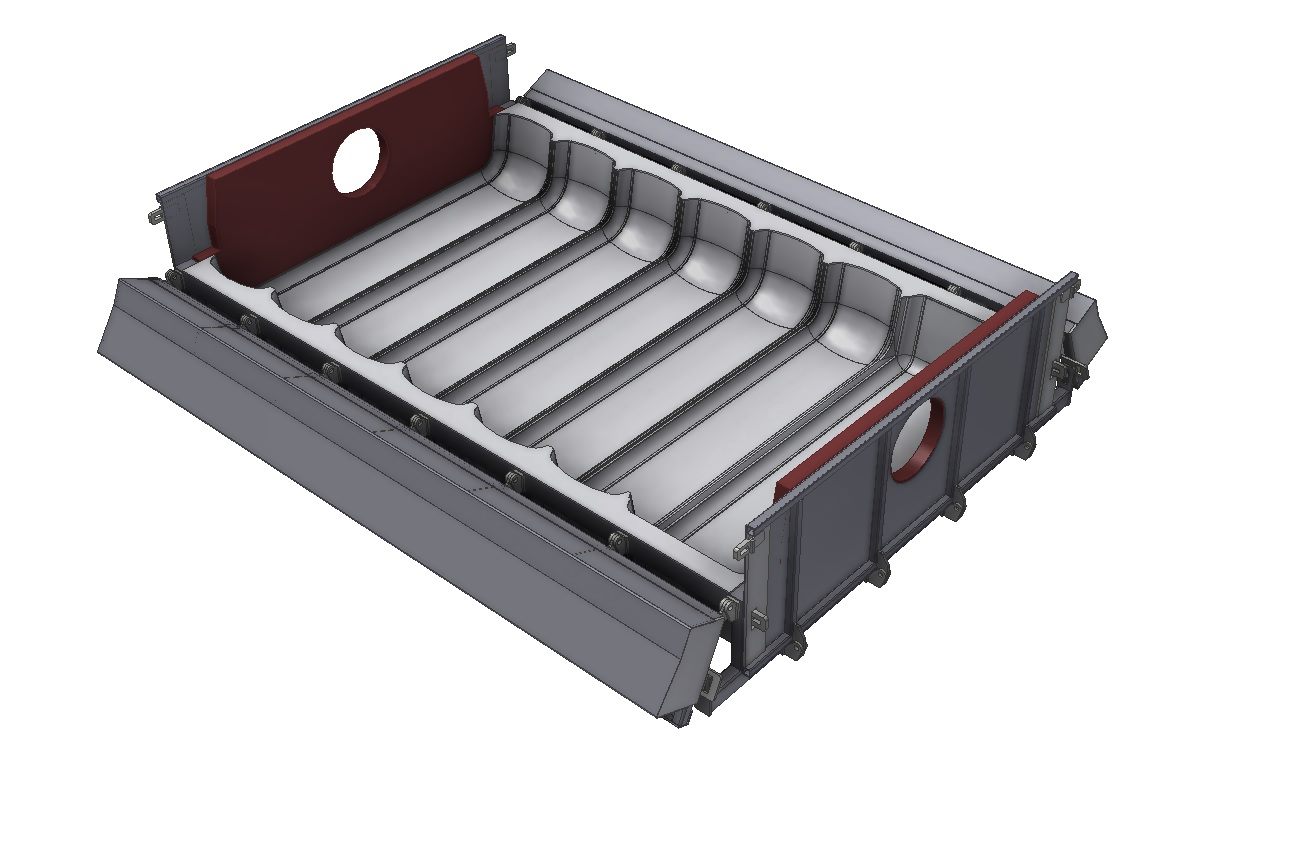

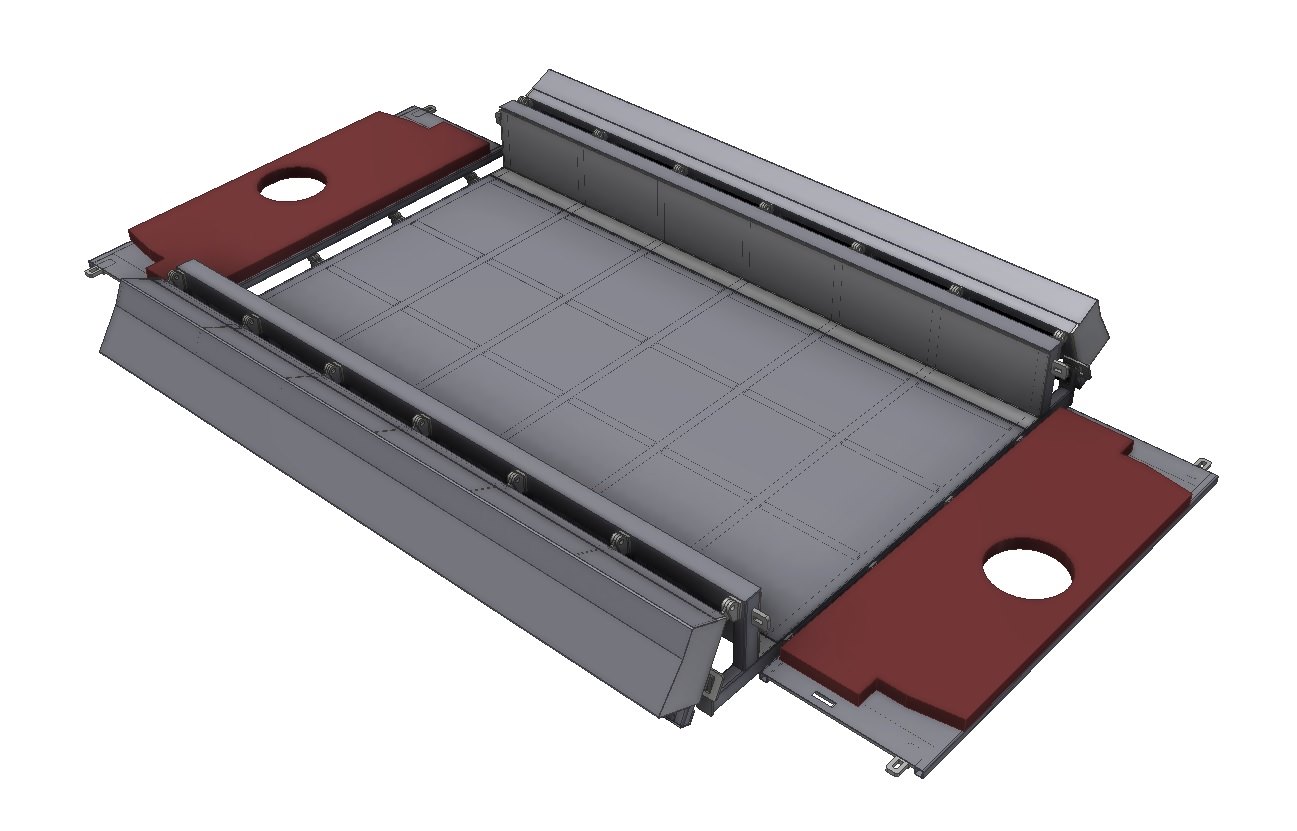

Kenarları açık olan bir çelik kalıp görünümü

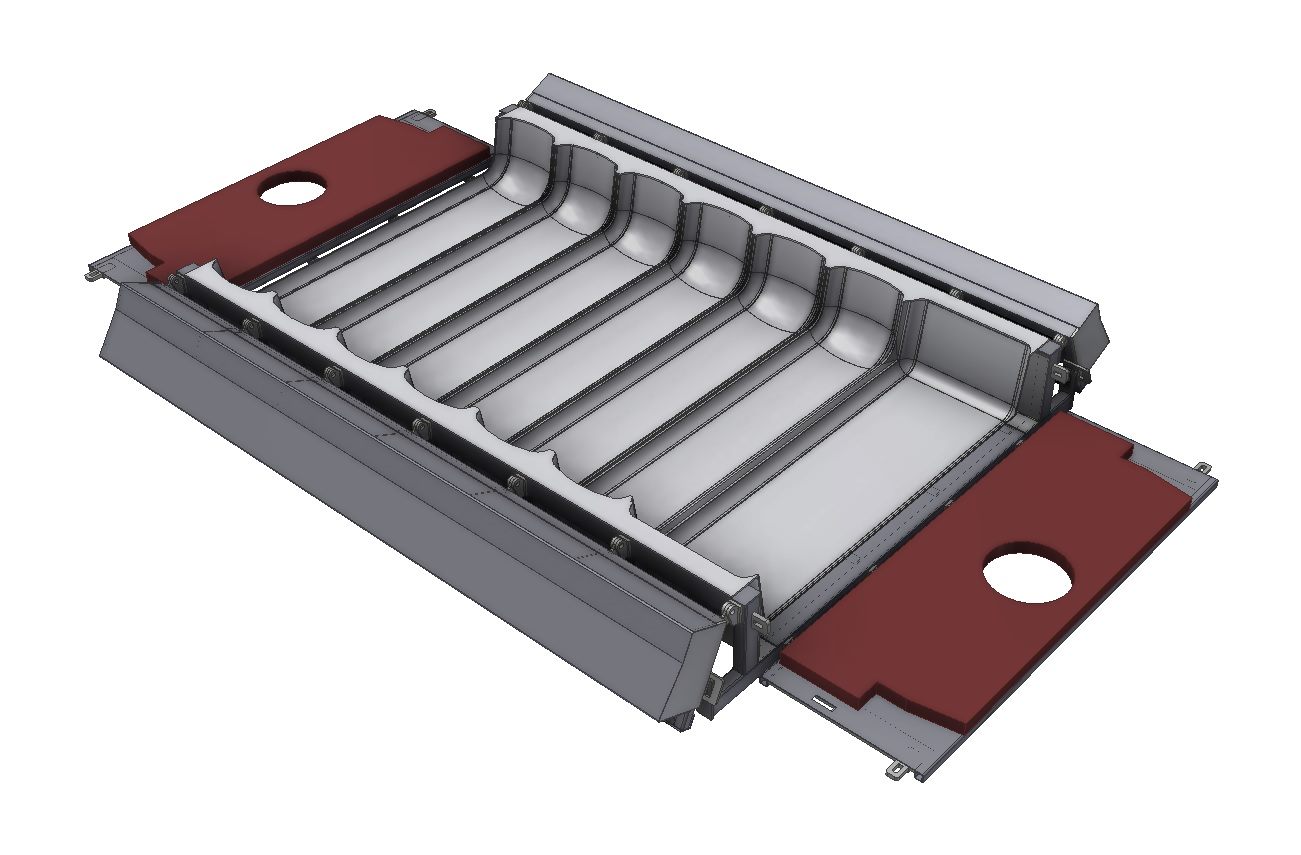

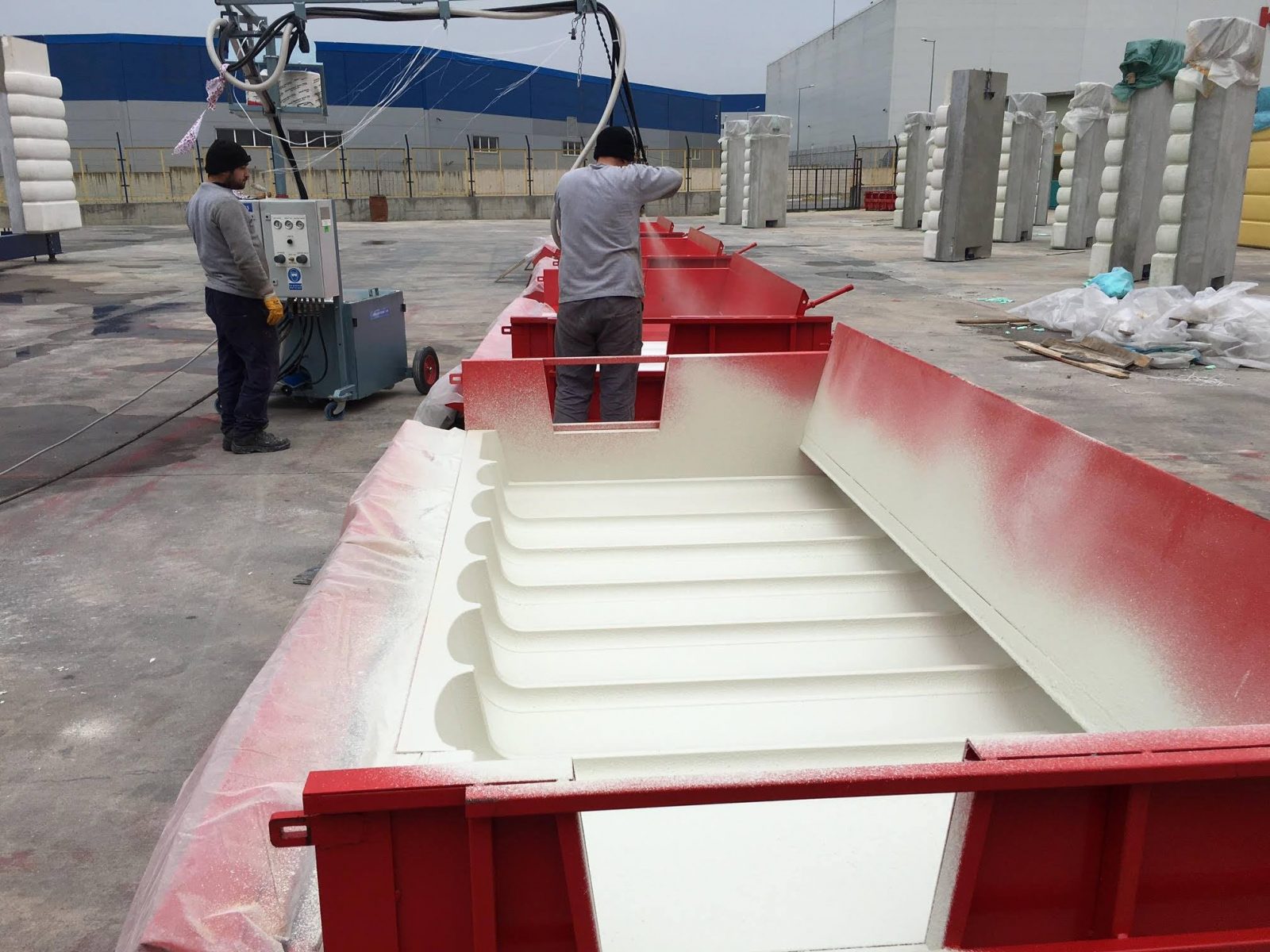

Çelik kalıp ve onun plastik parçası
Fiber takviyeli betonun püskürtüldüğü kalıp

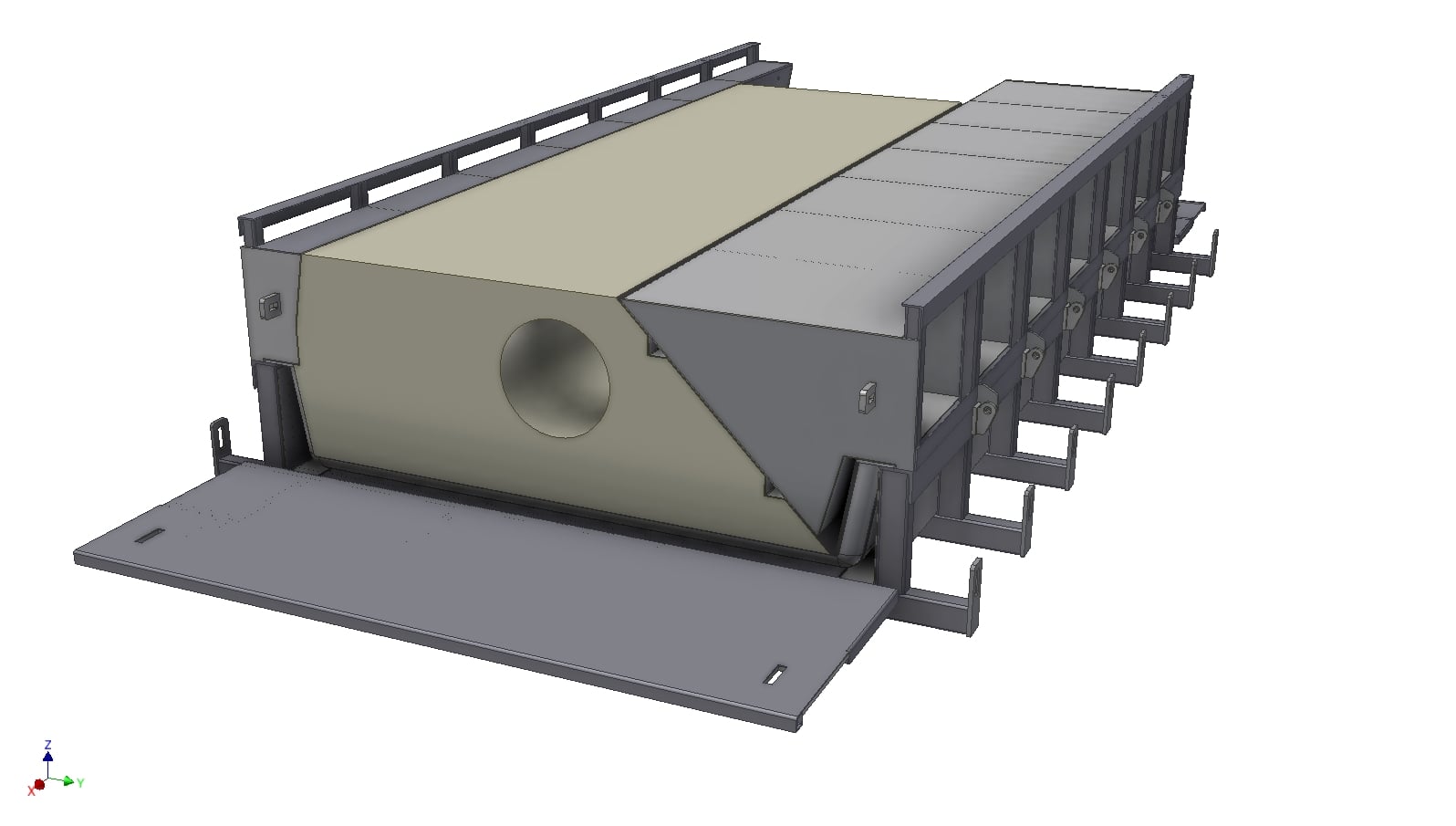

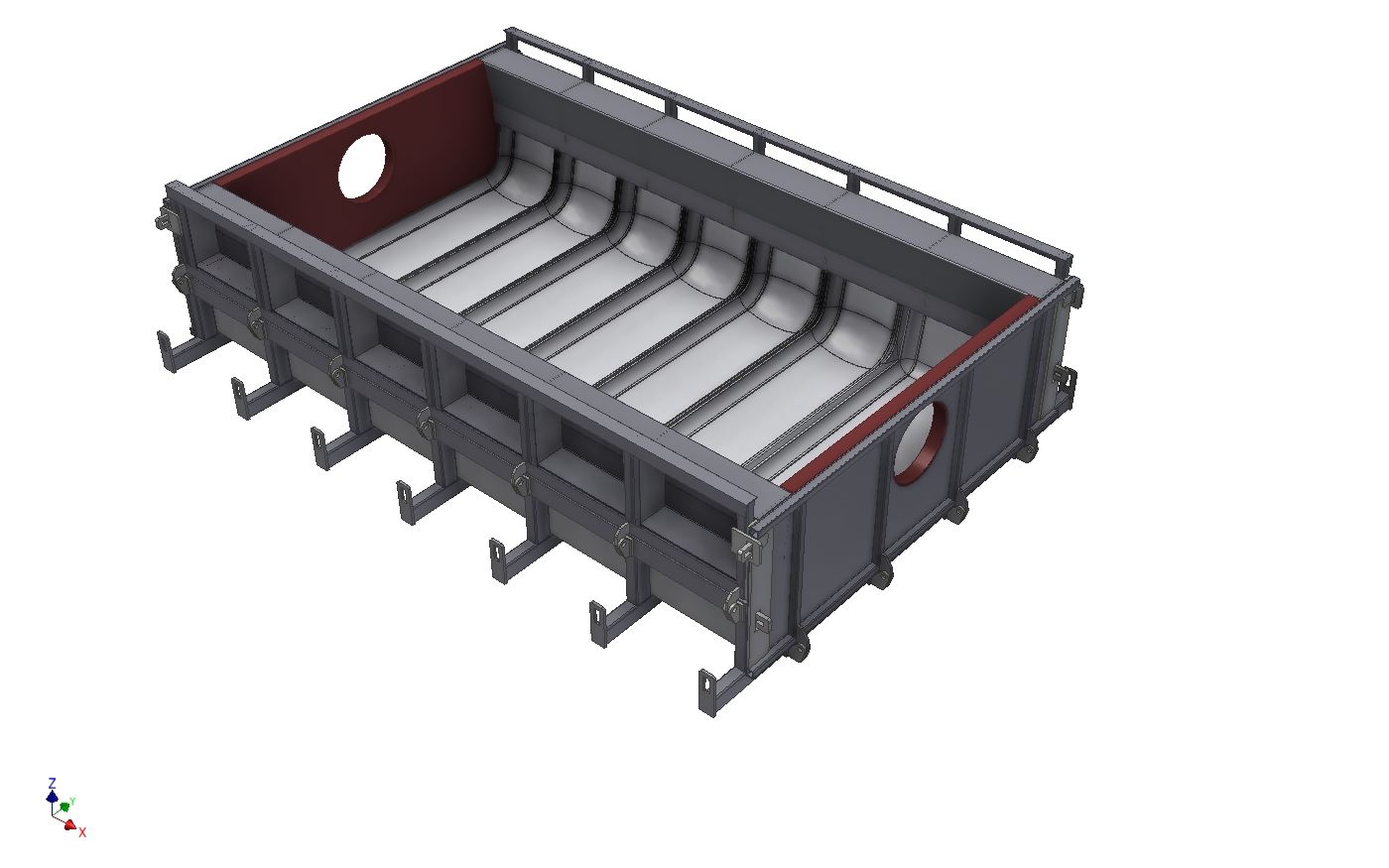

Kenarları kapalı kalıp görünümü

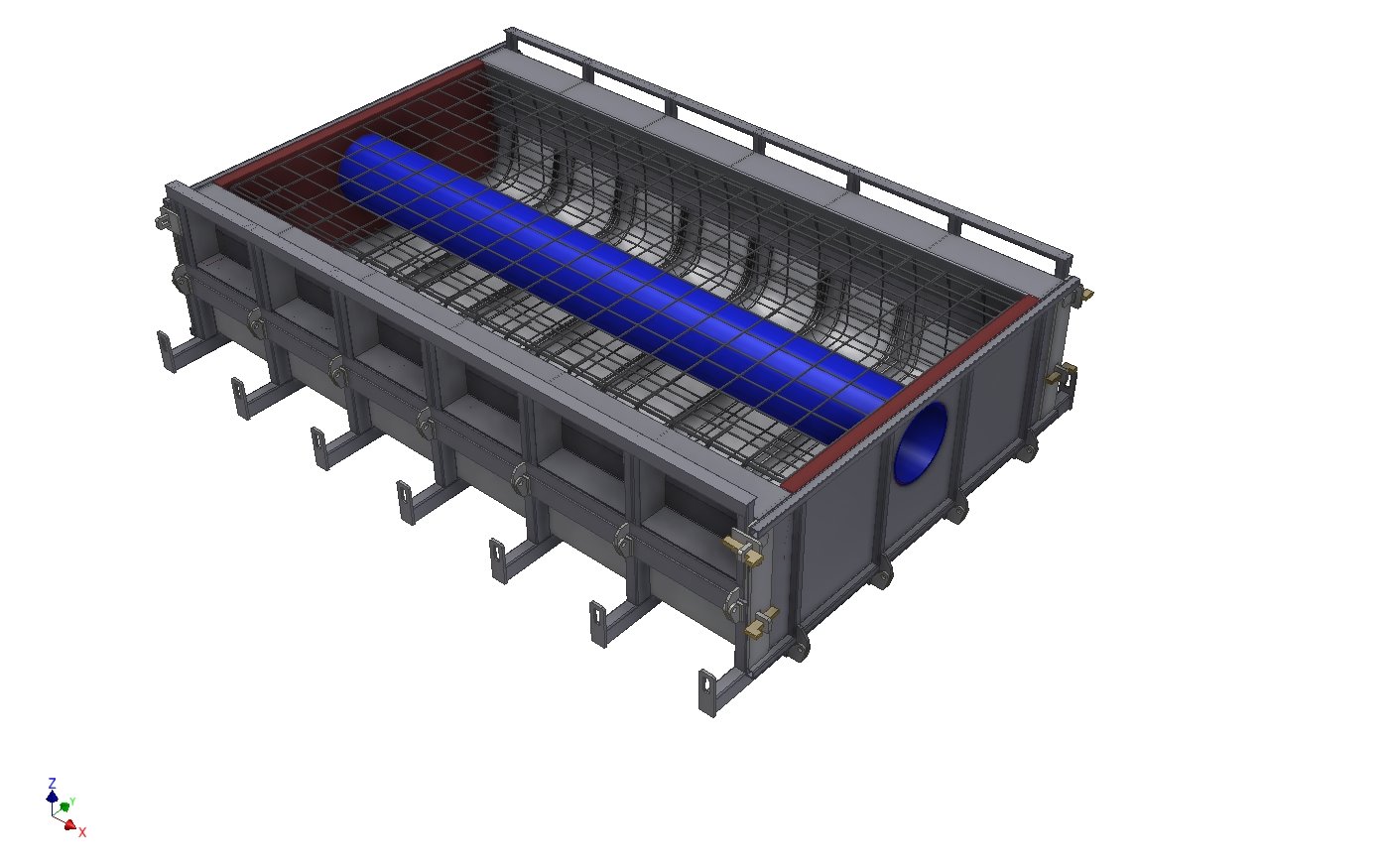

Kafesli ve kolon boşaltıcılı kalıp

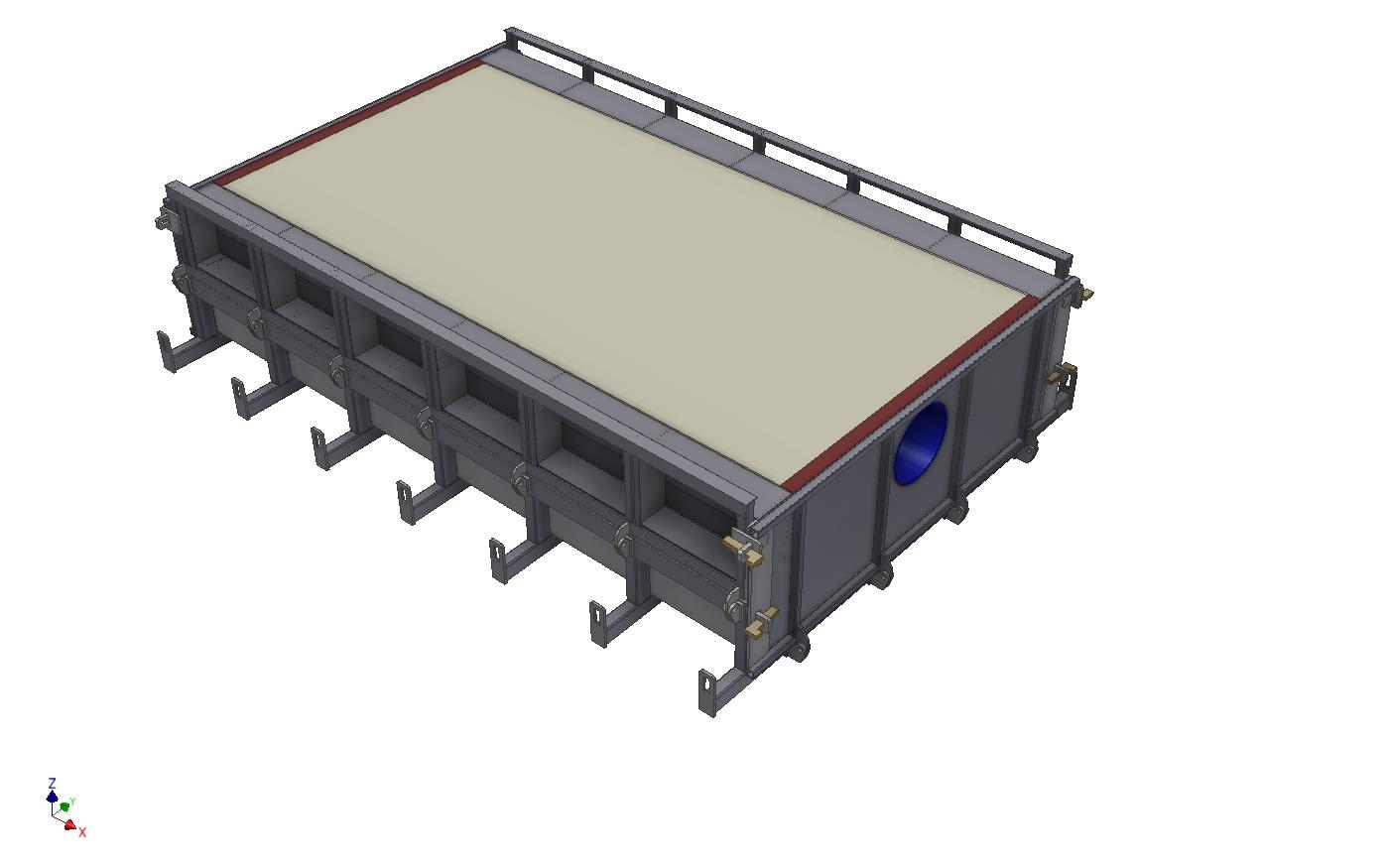

Isı yalıtımlı betonun döküldüğü kalıp

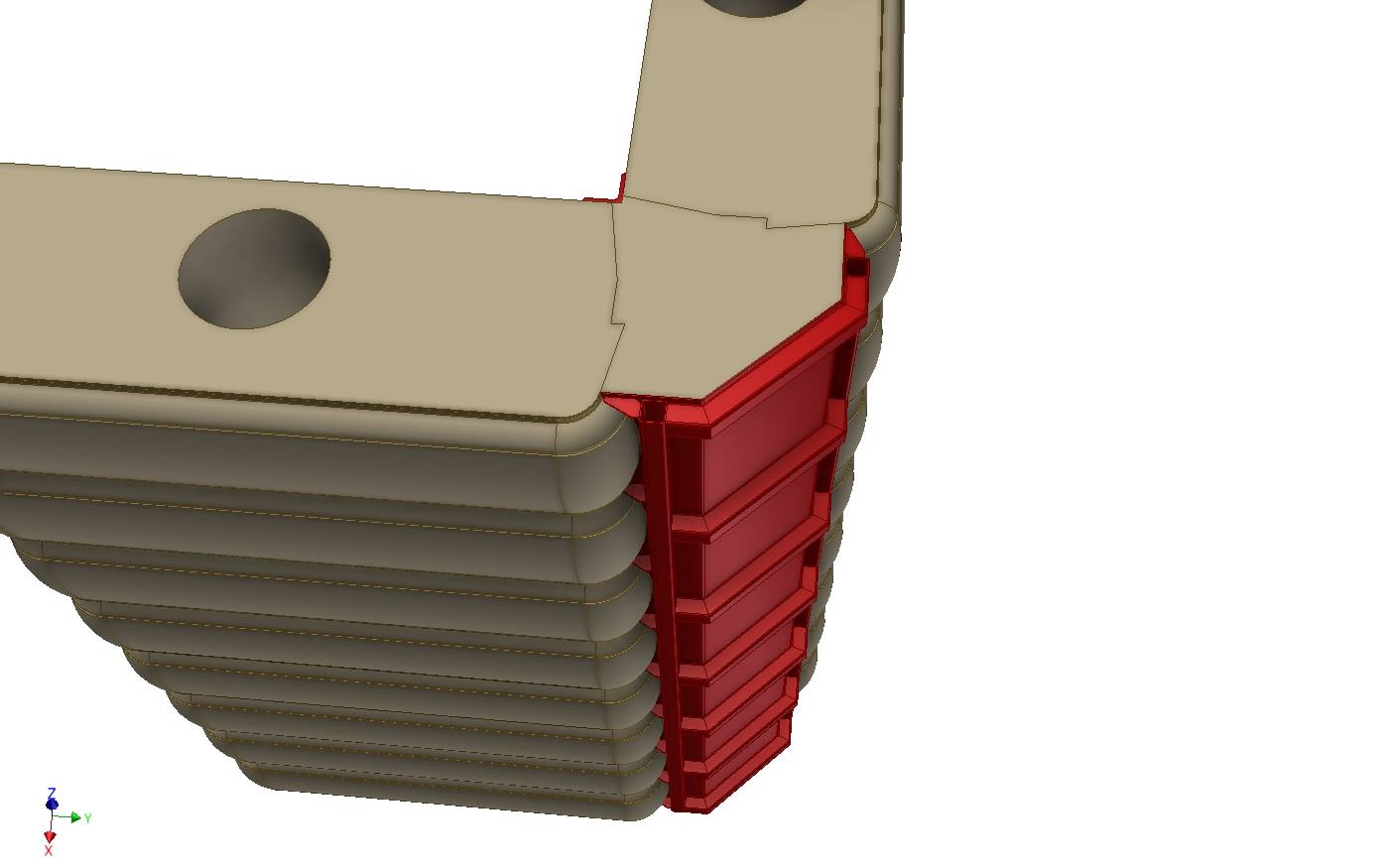

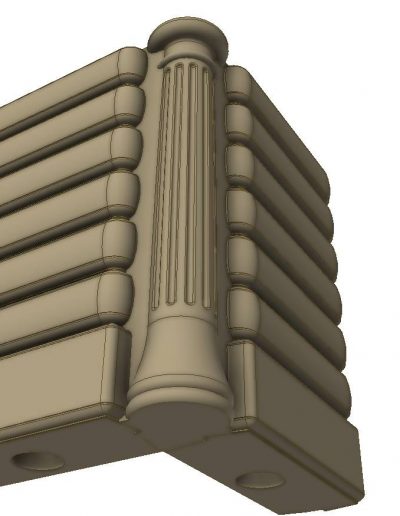

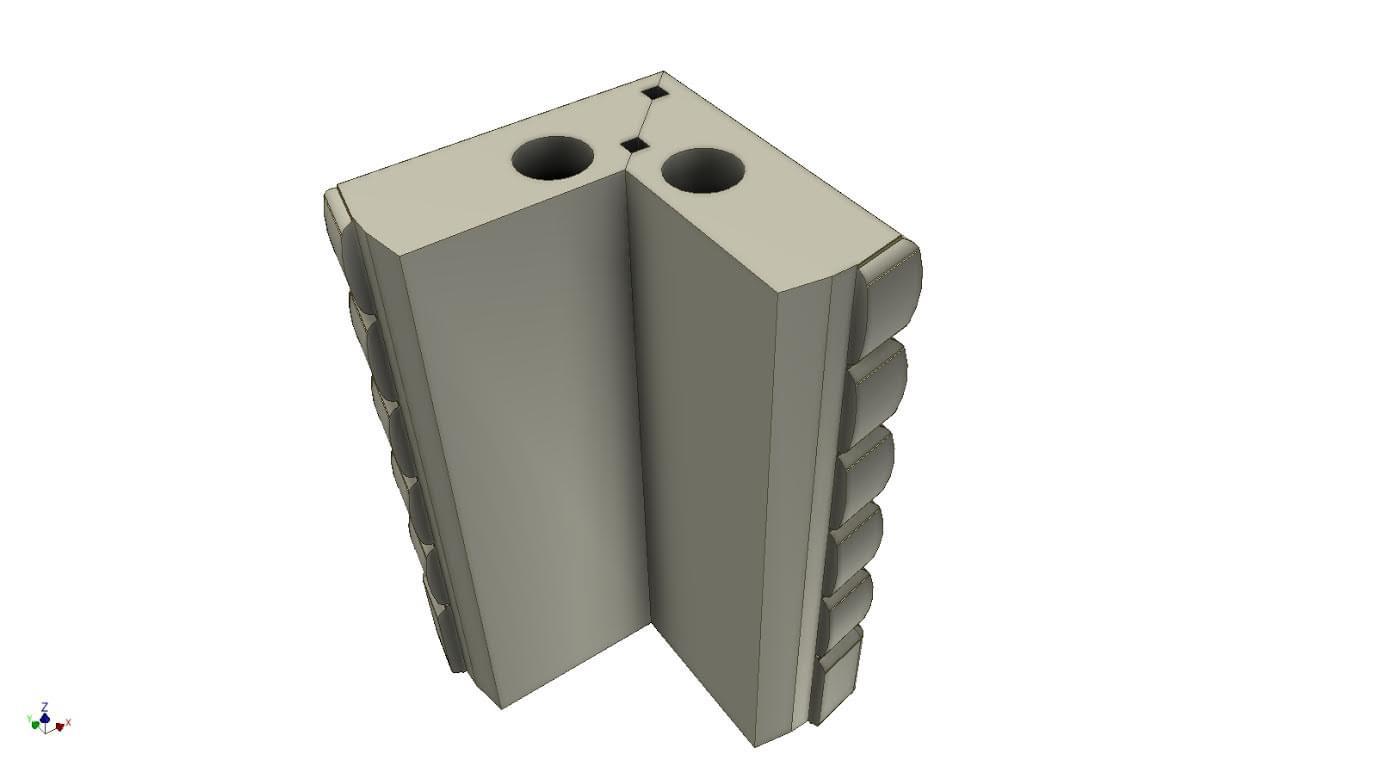

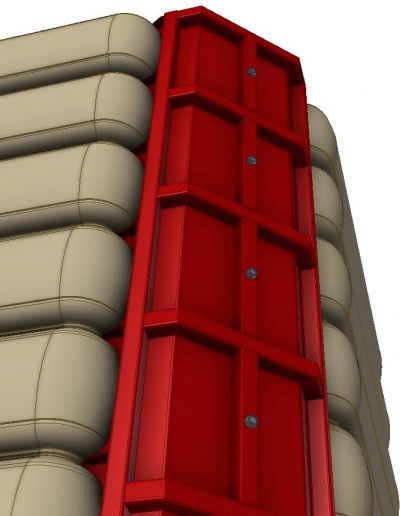

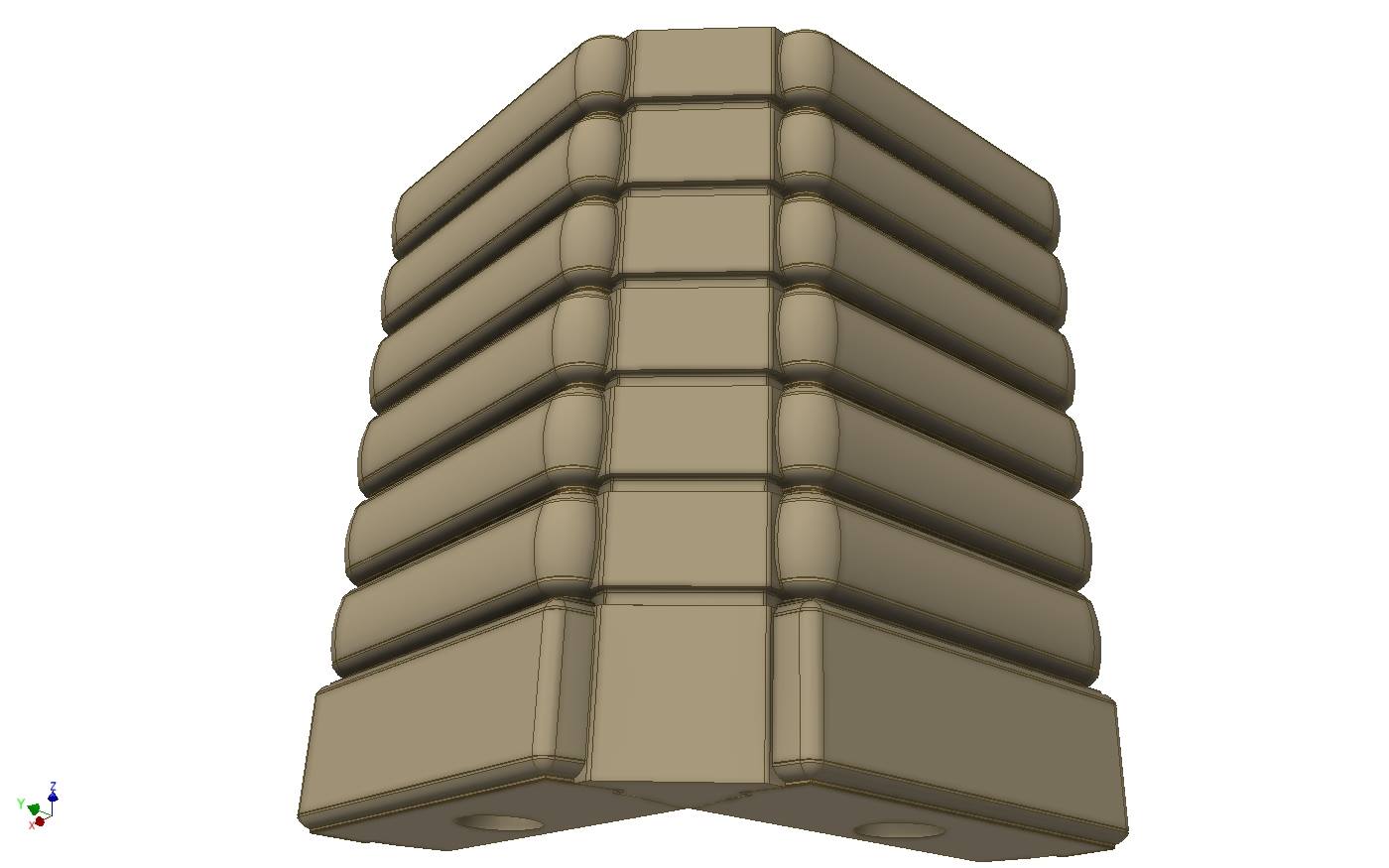

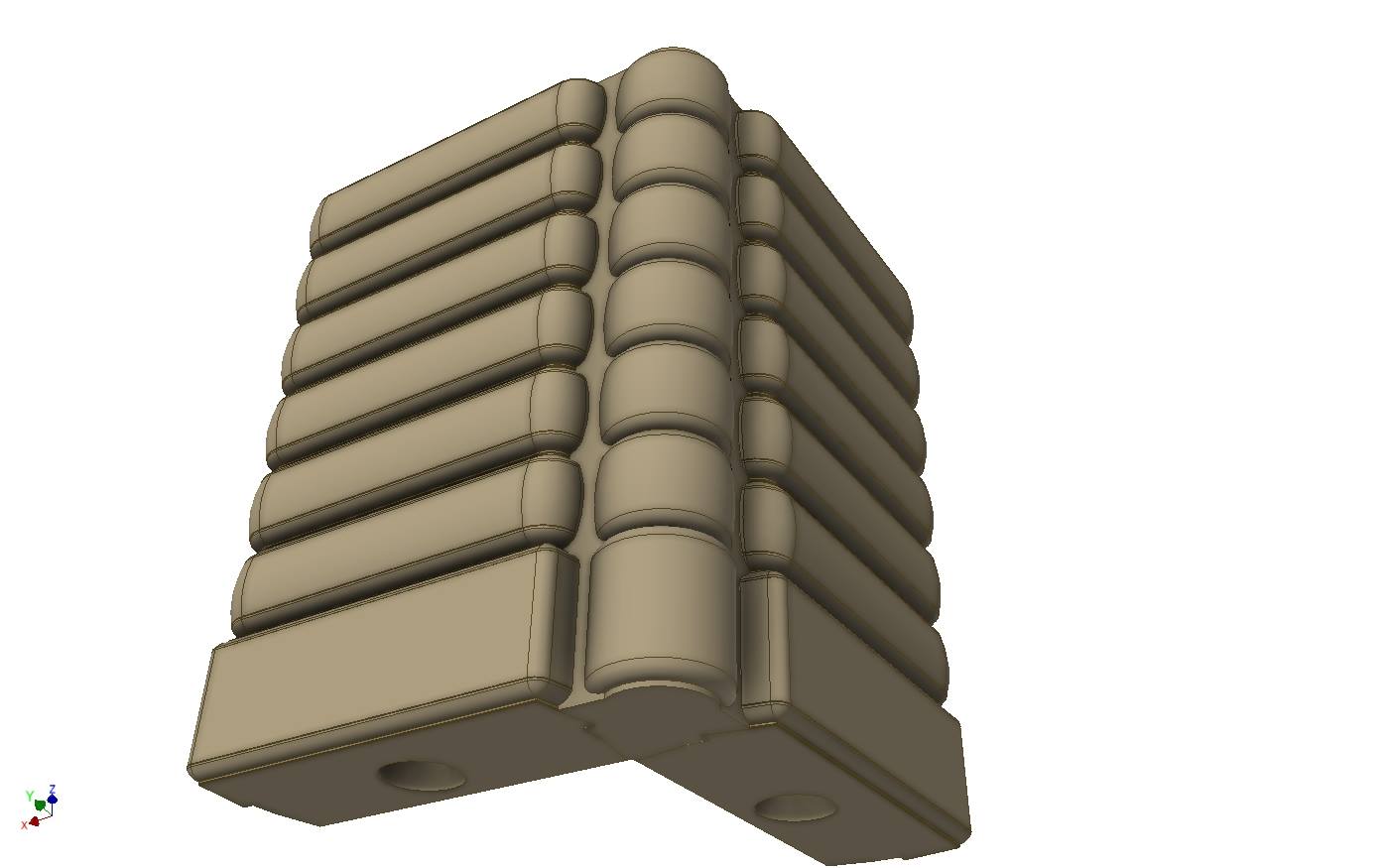

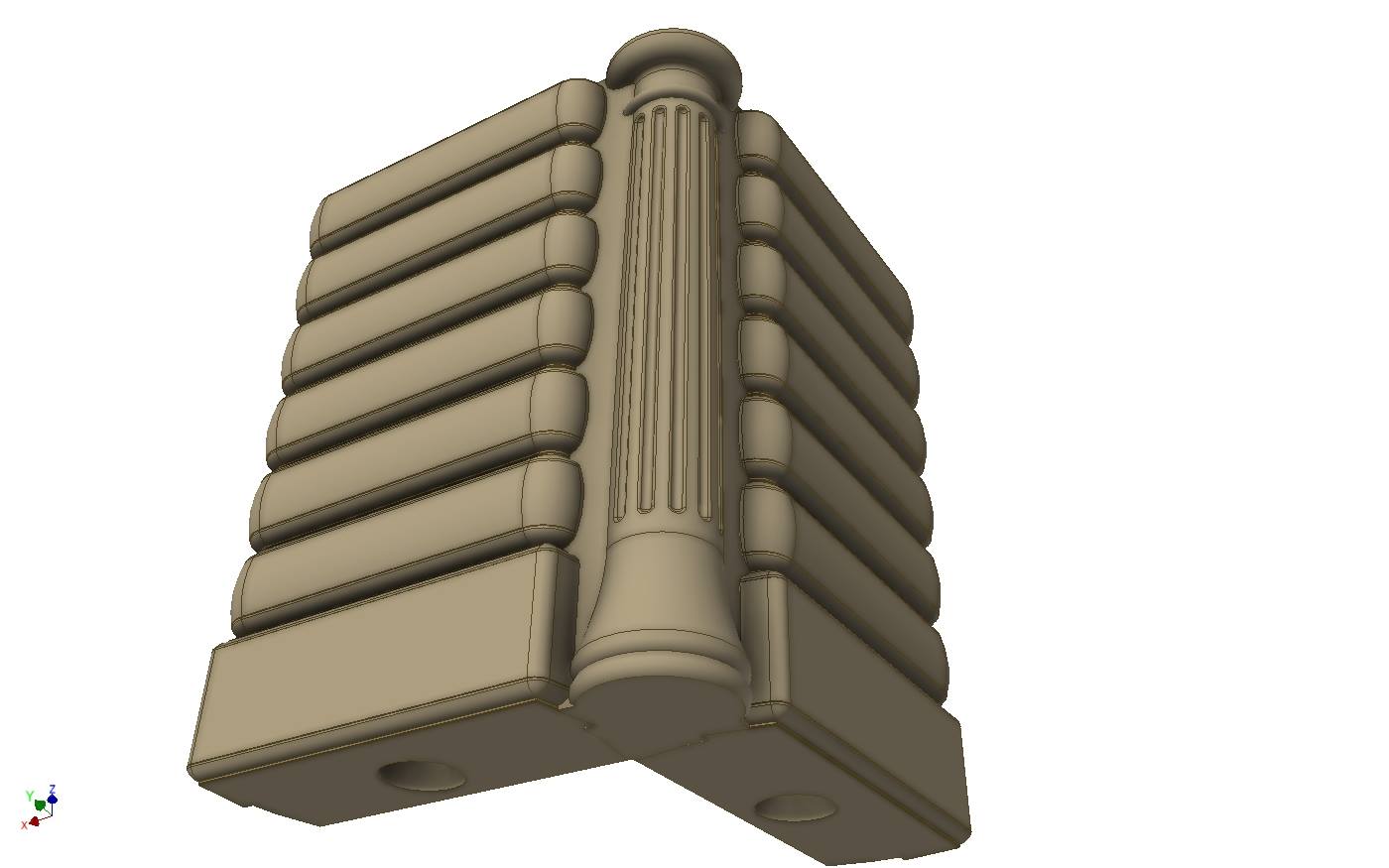

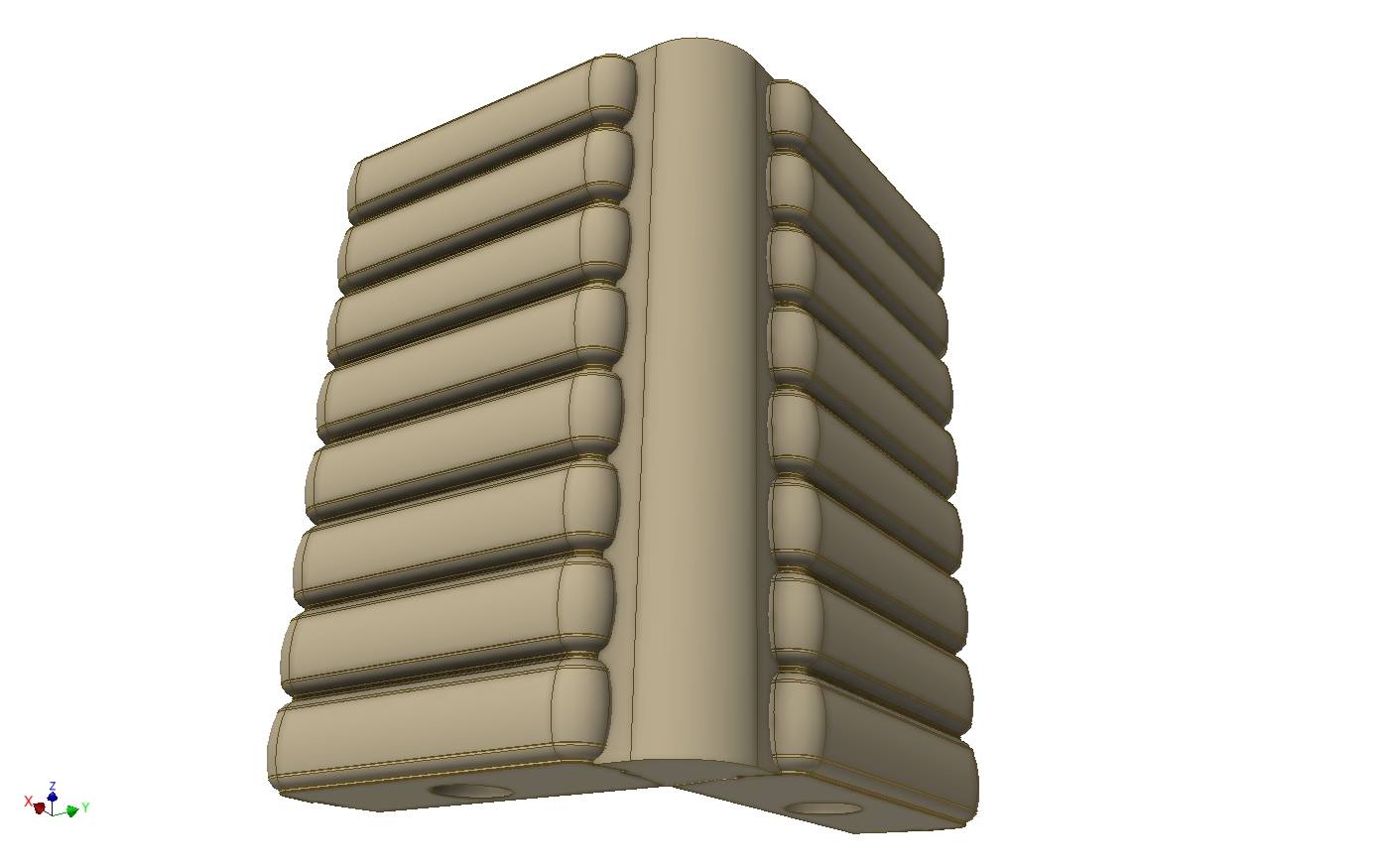

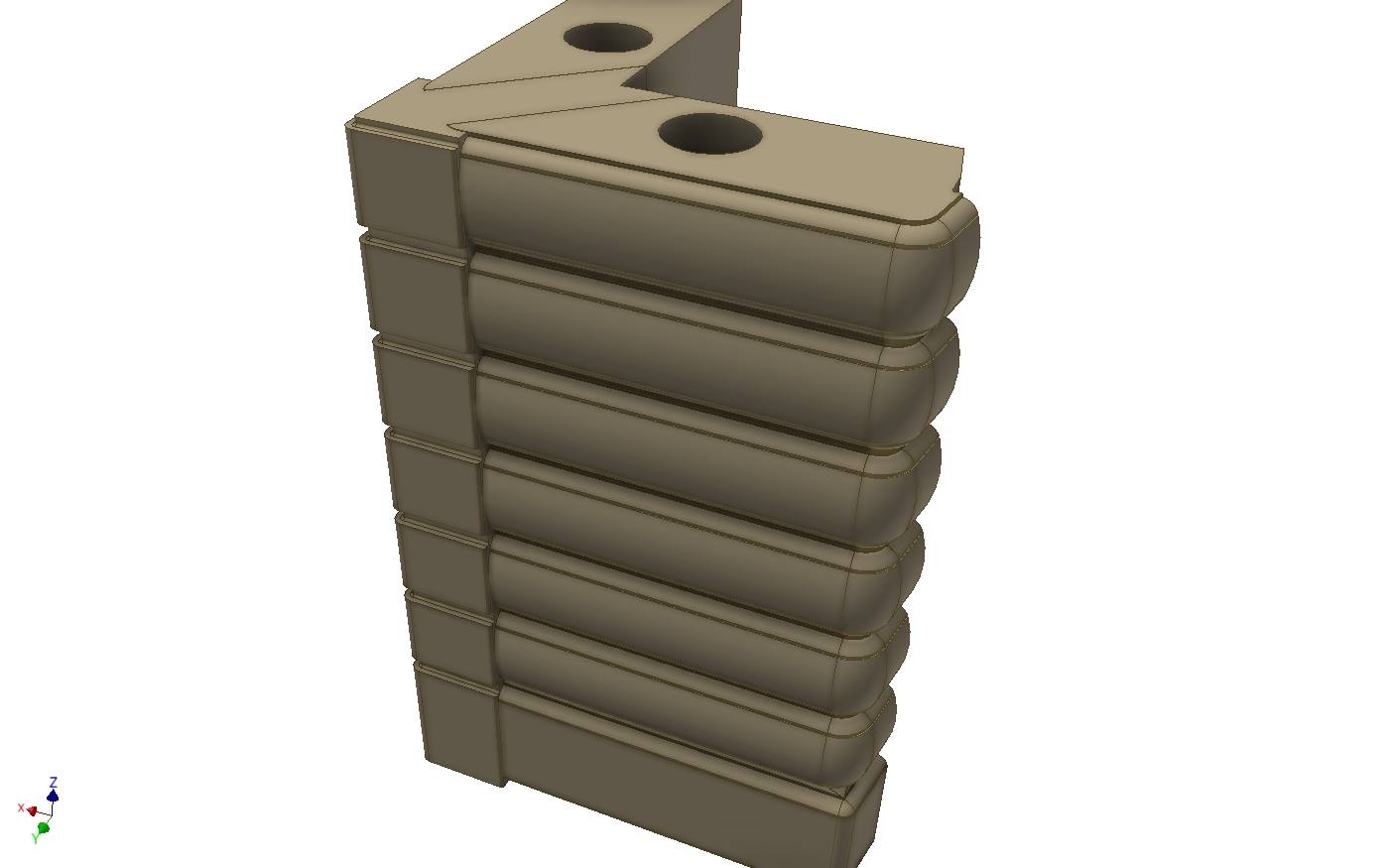

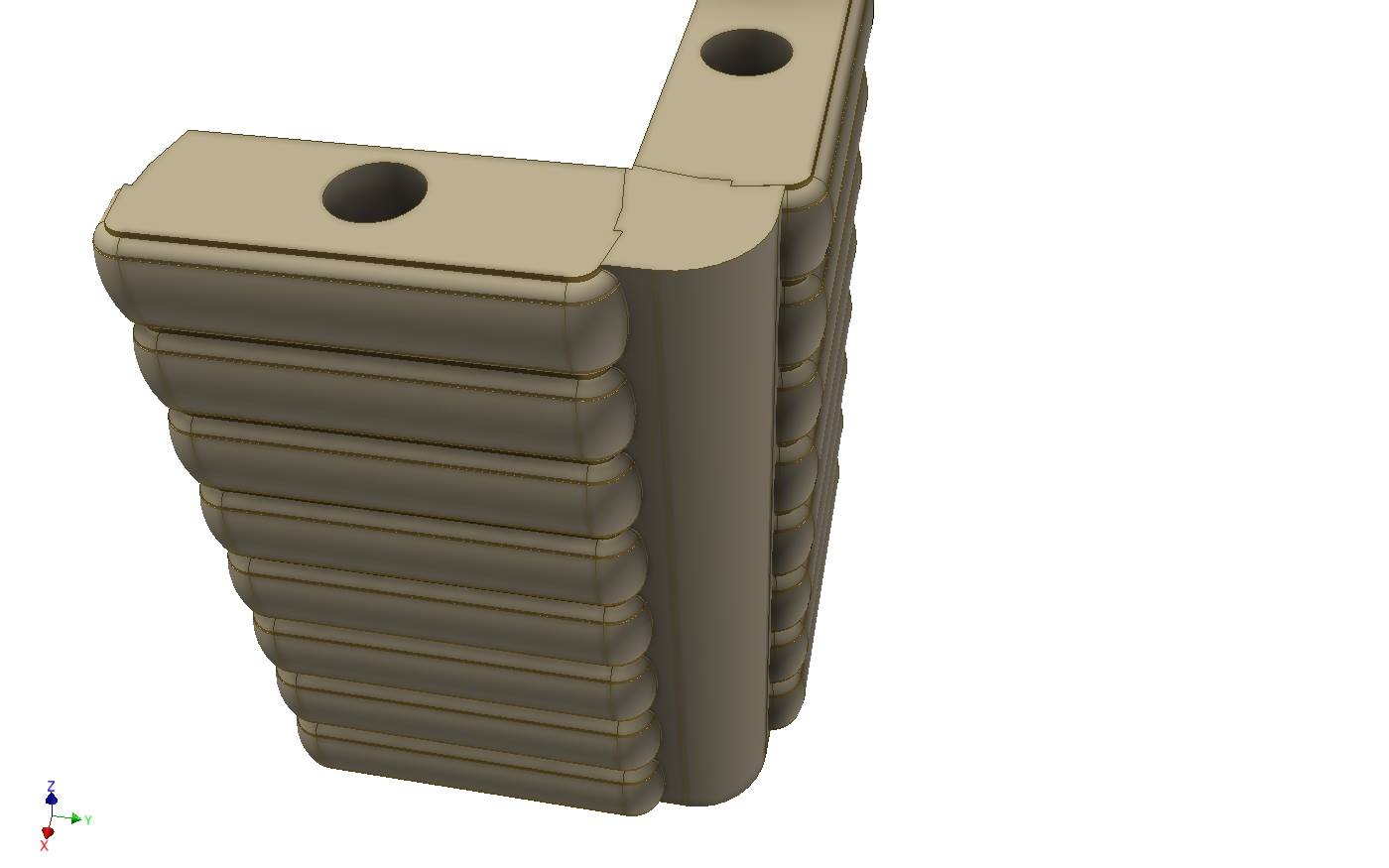

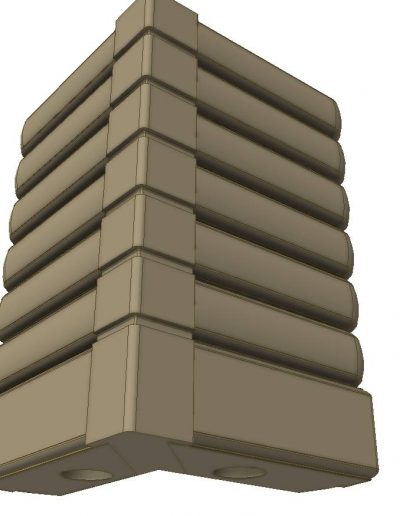

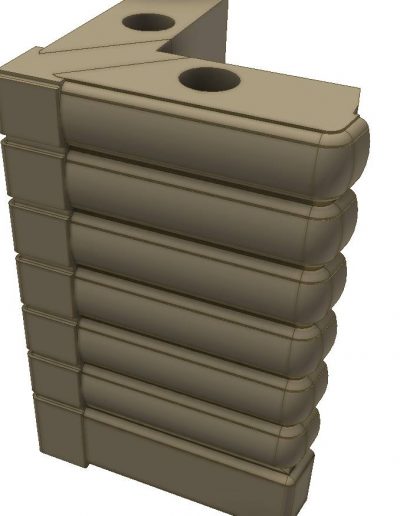

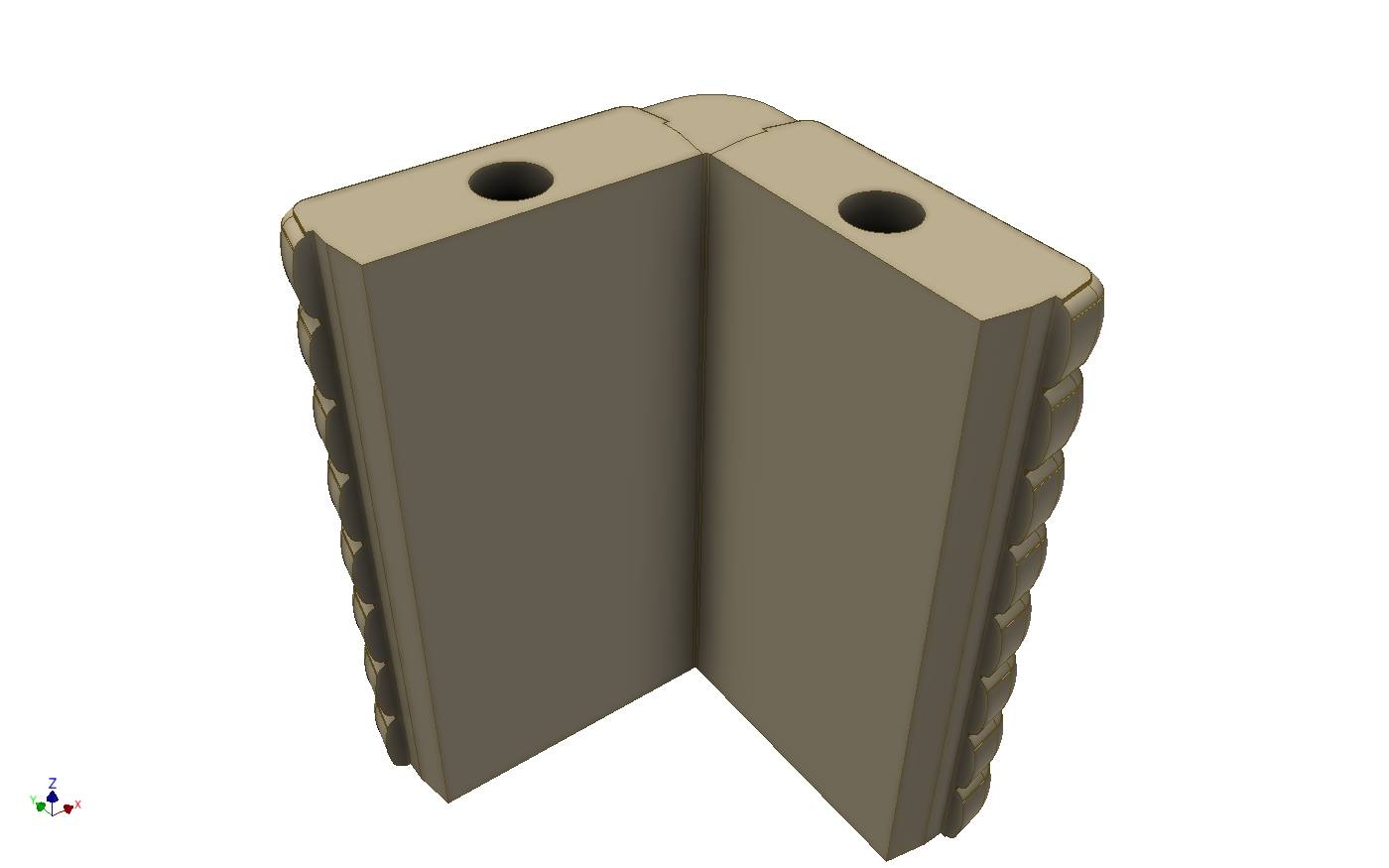

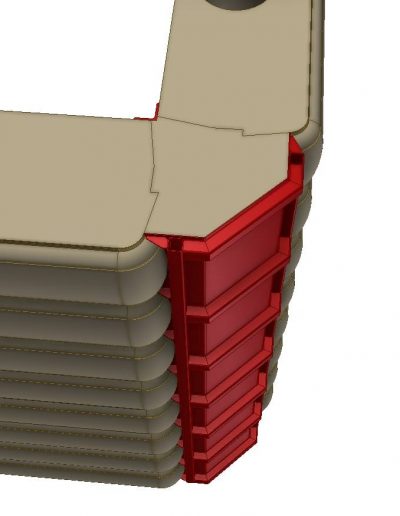

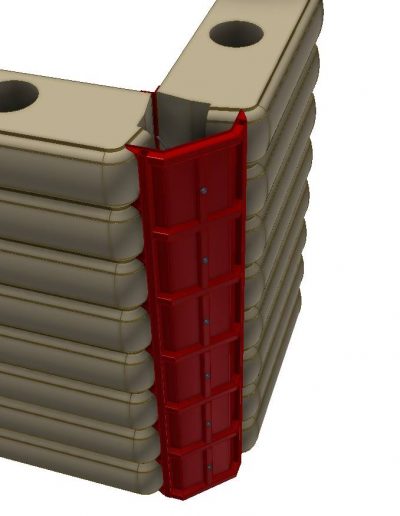

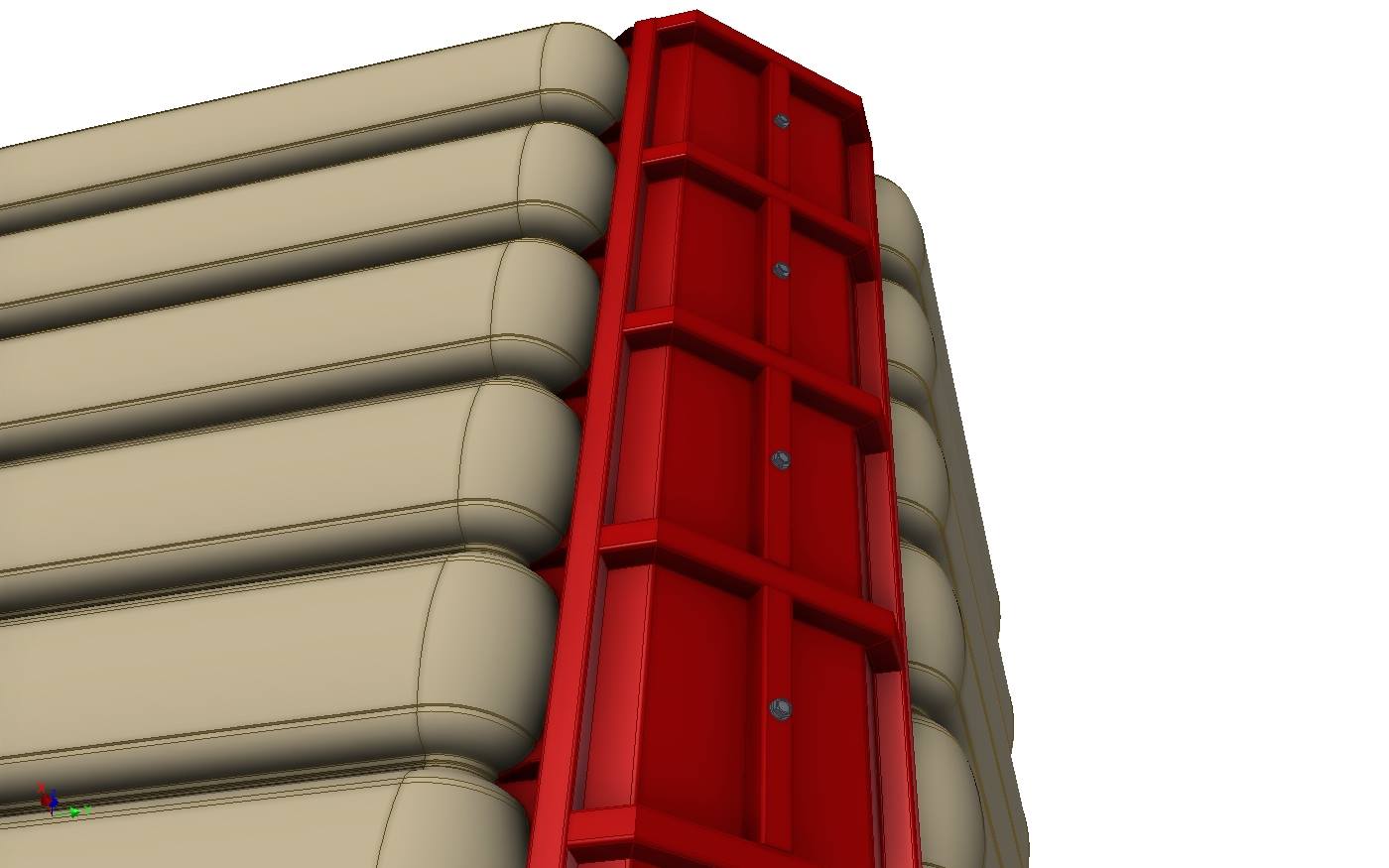

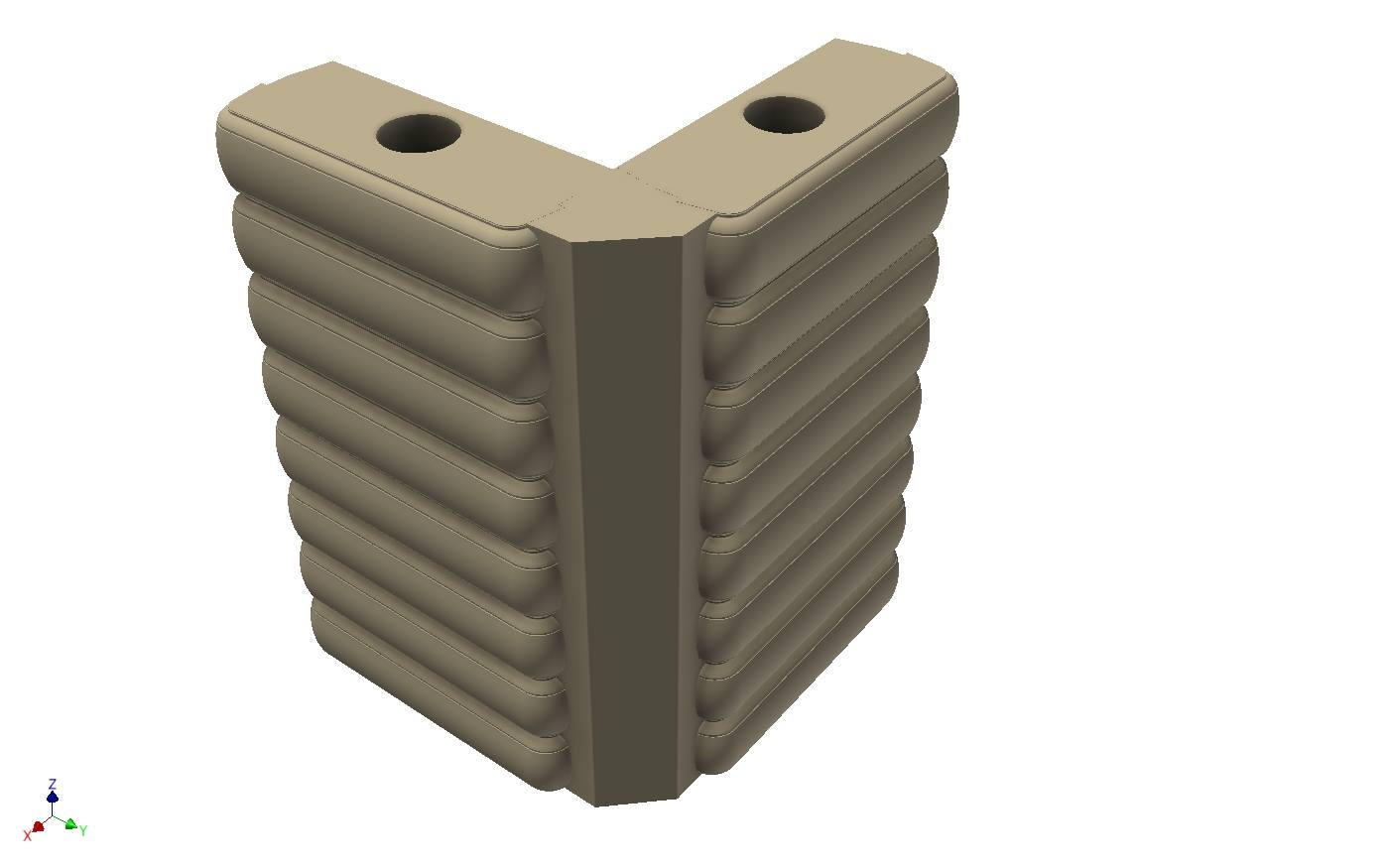

Köşe duvar paneli üretimi

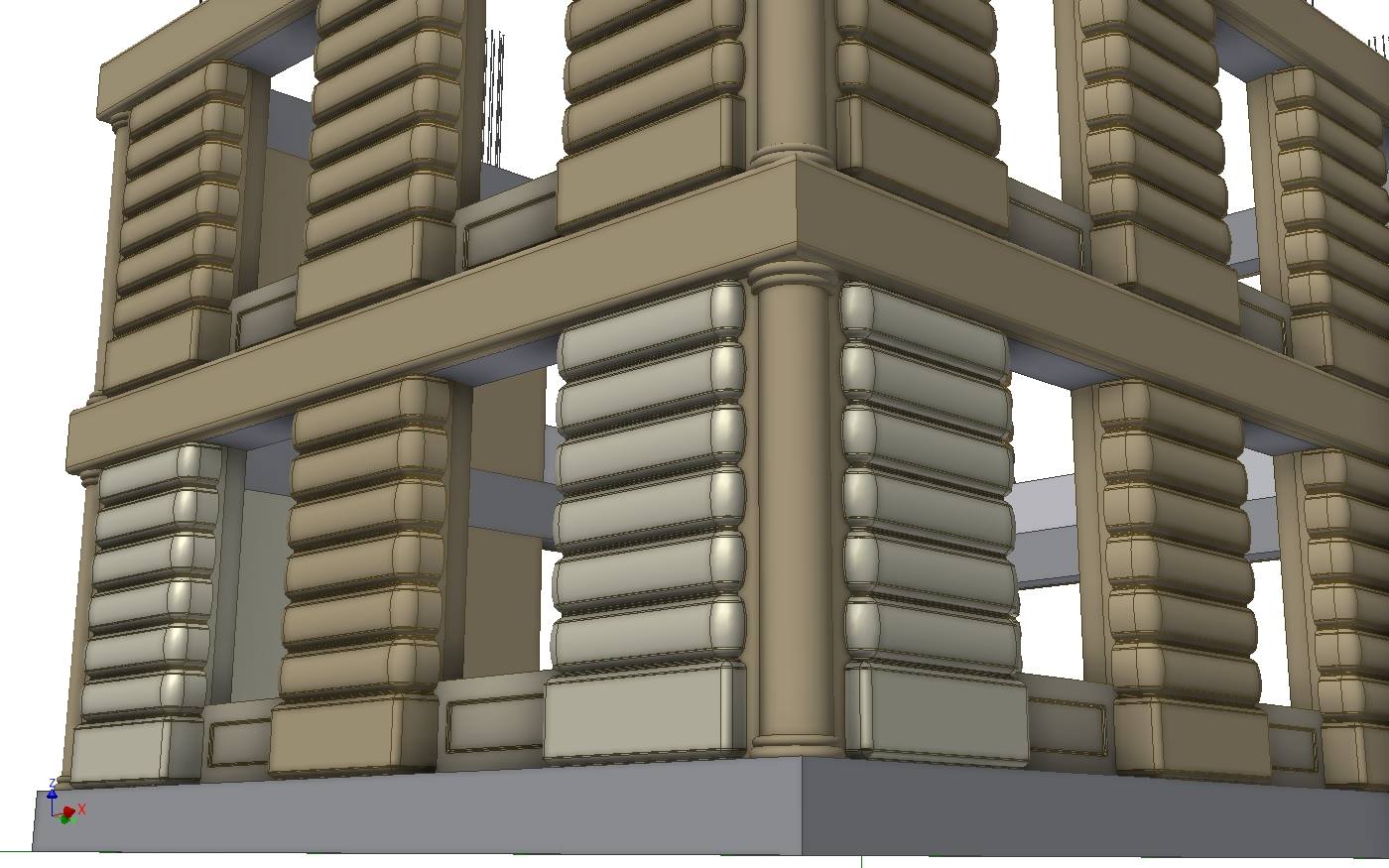

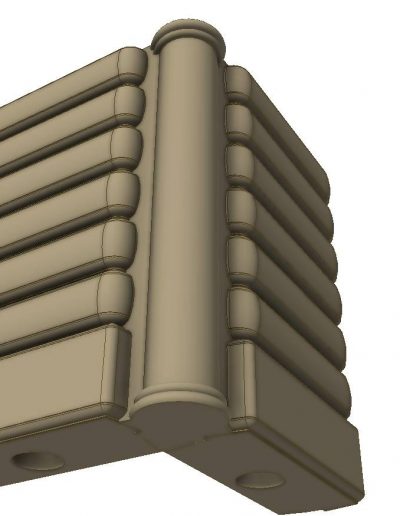

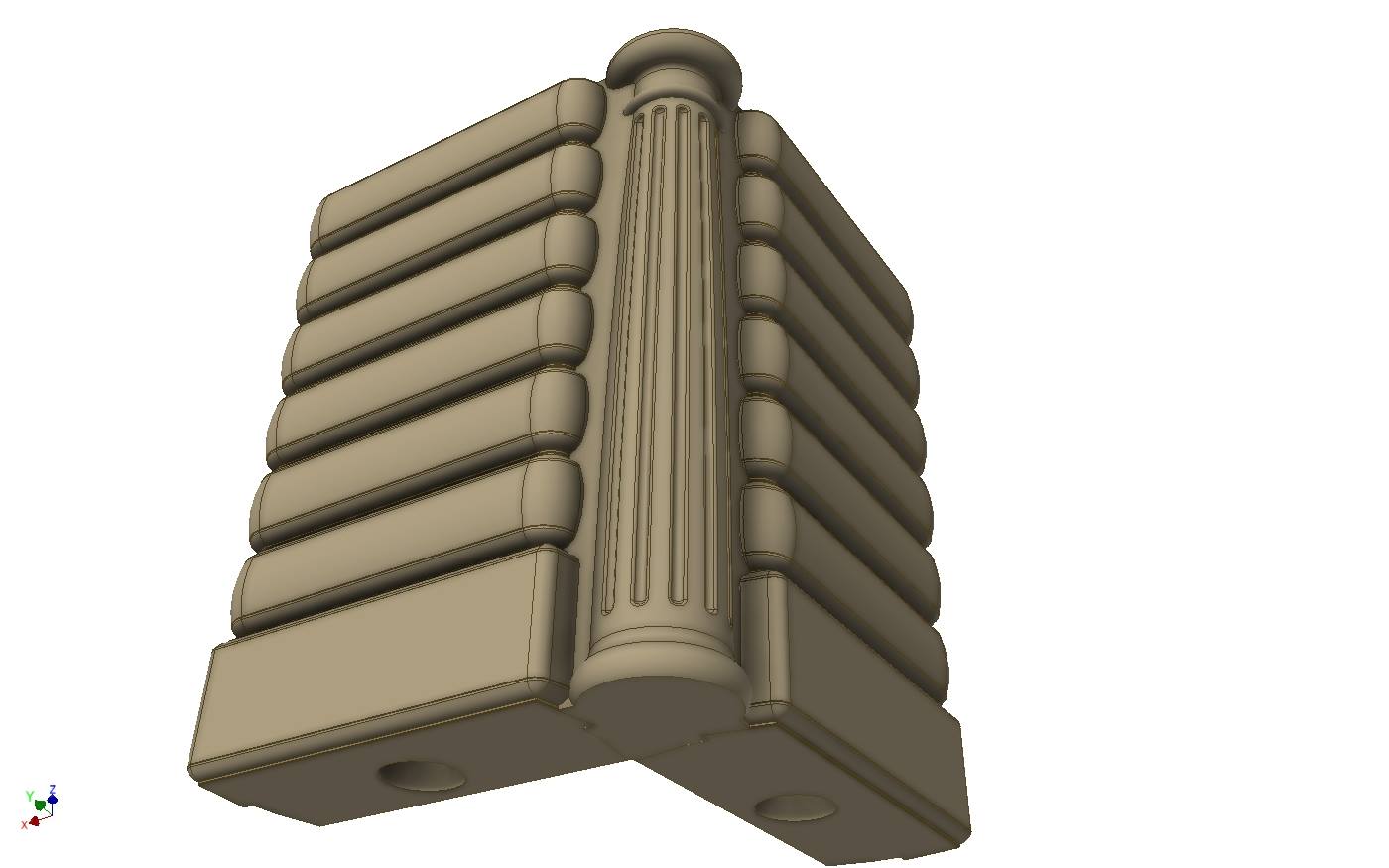

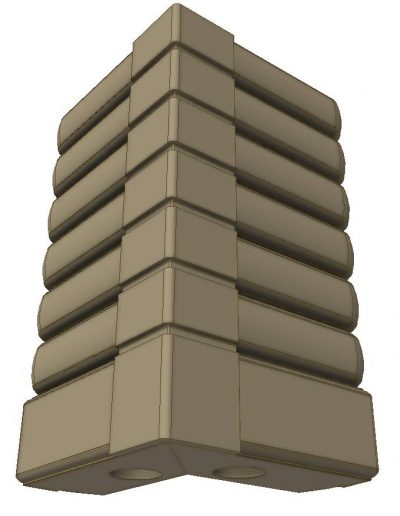

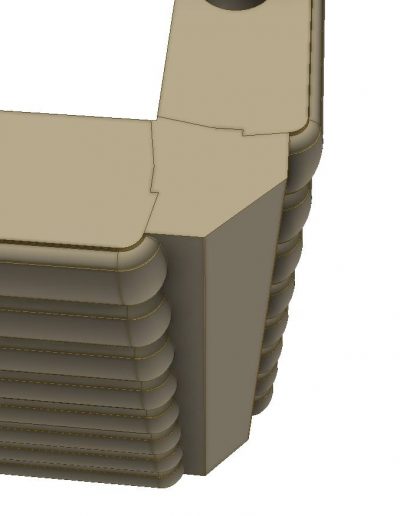

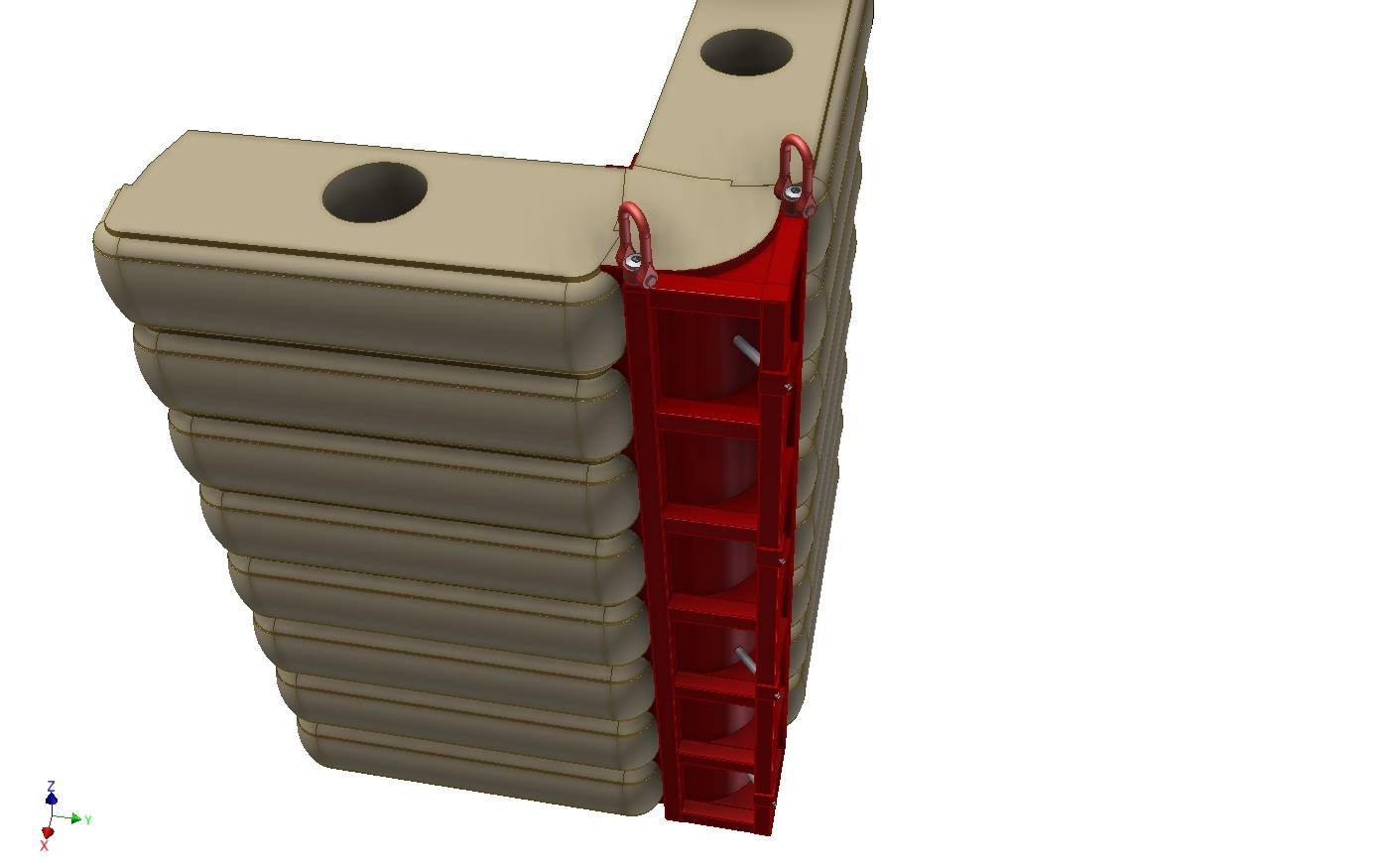

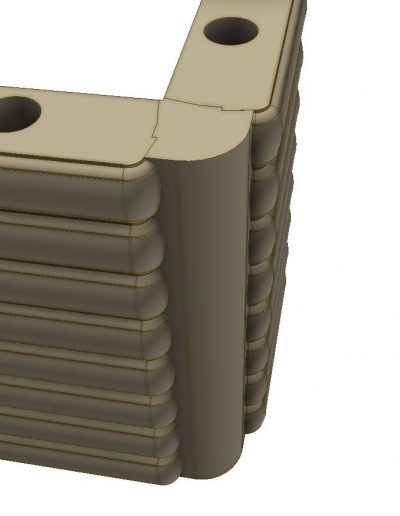

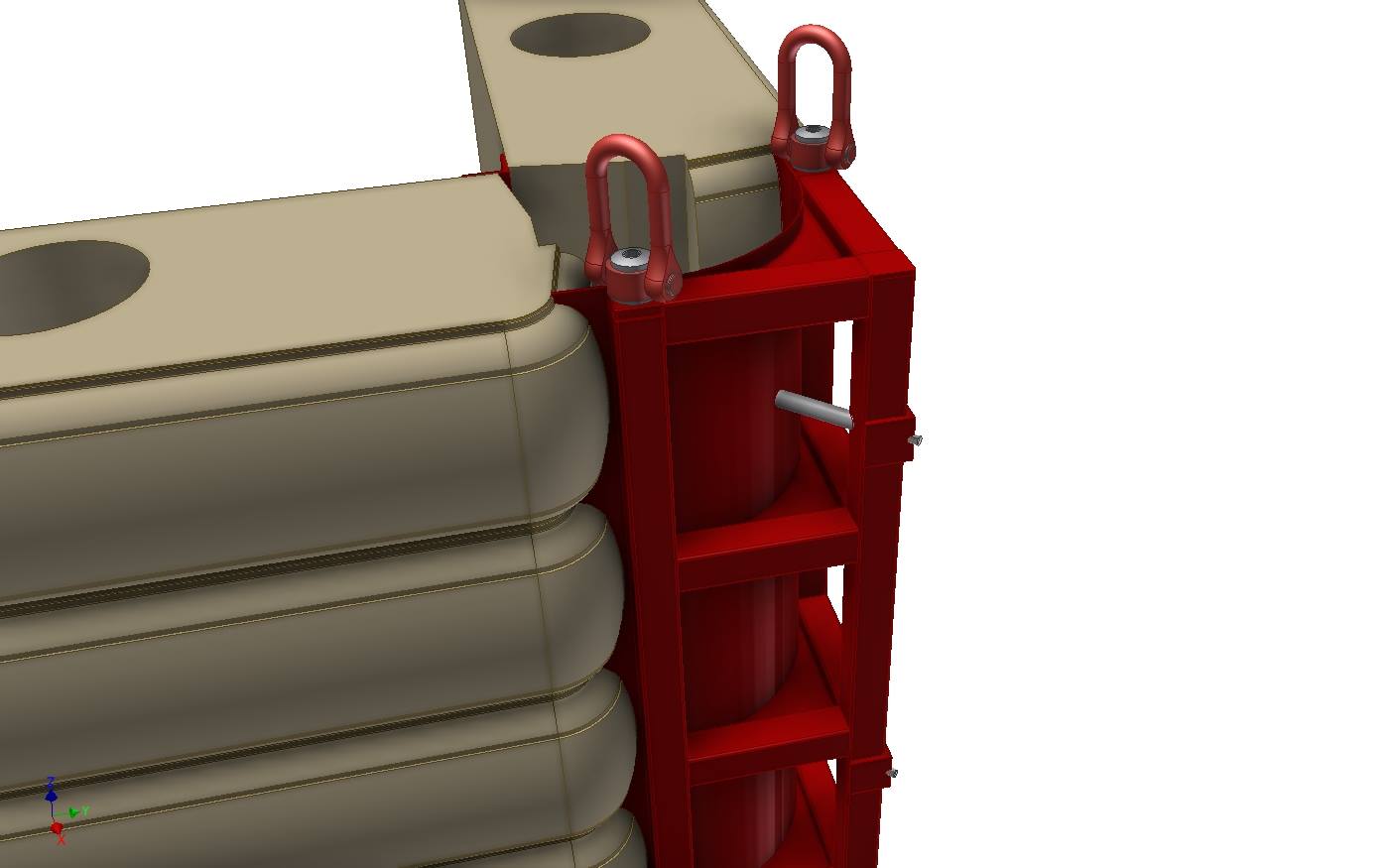

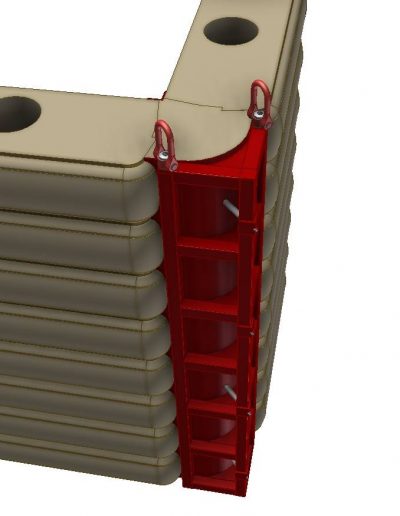

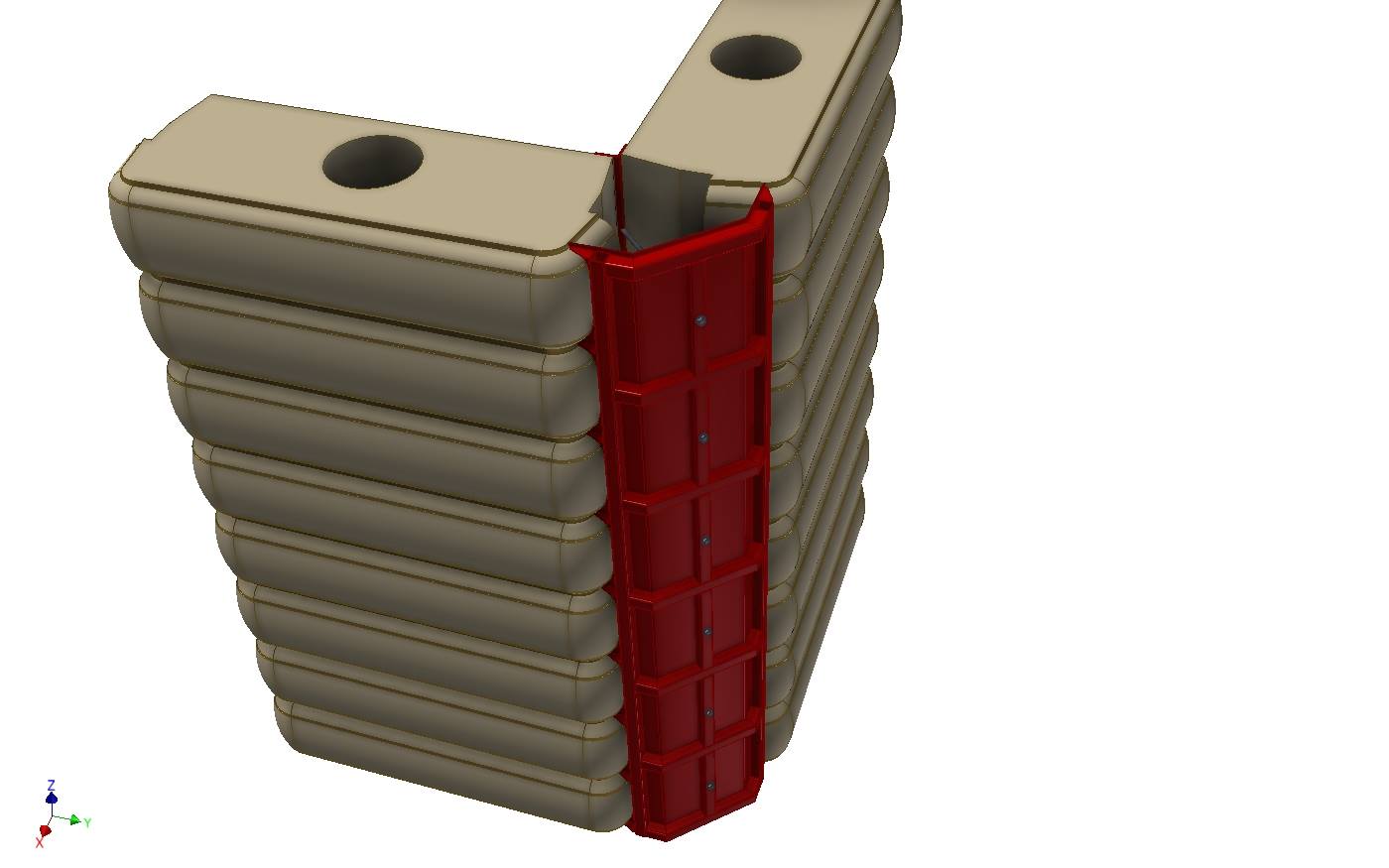

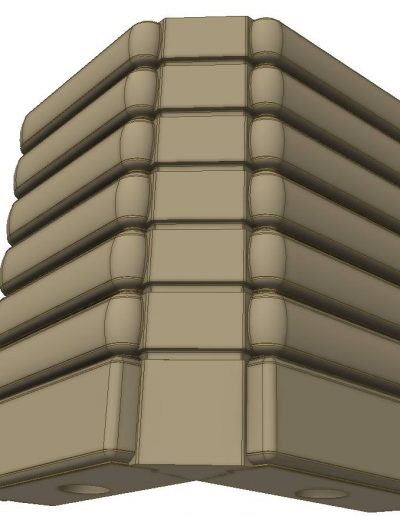

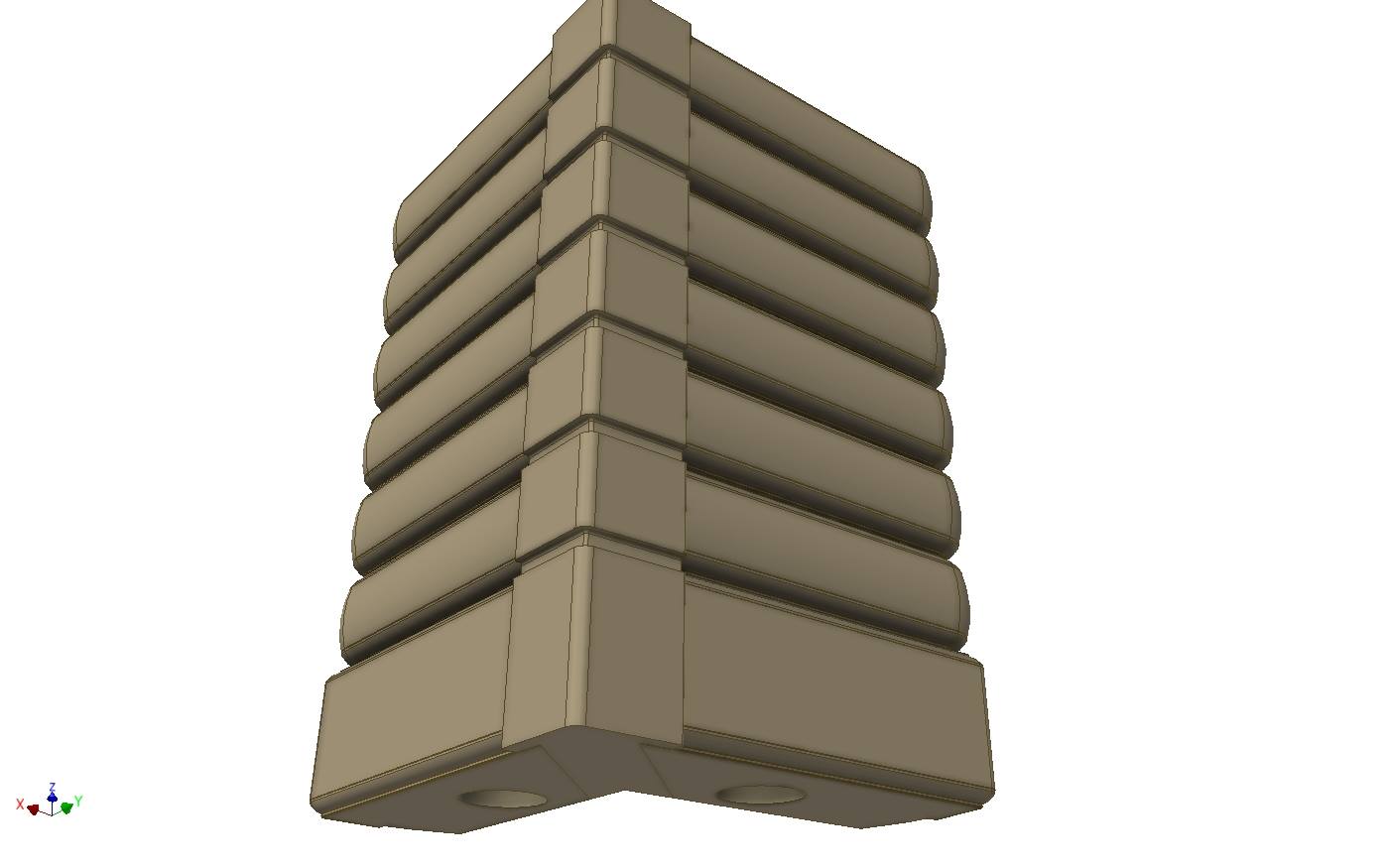

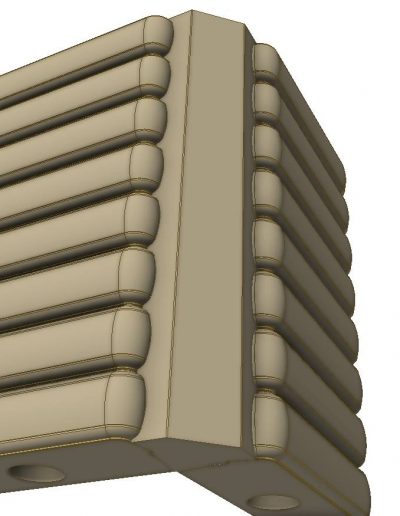

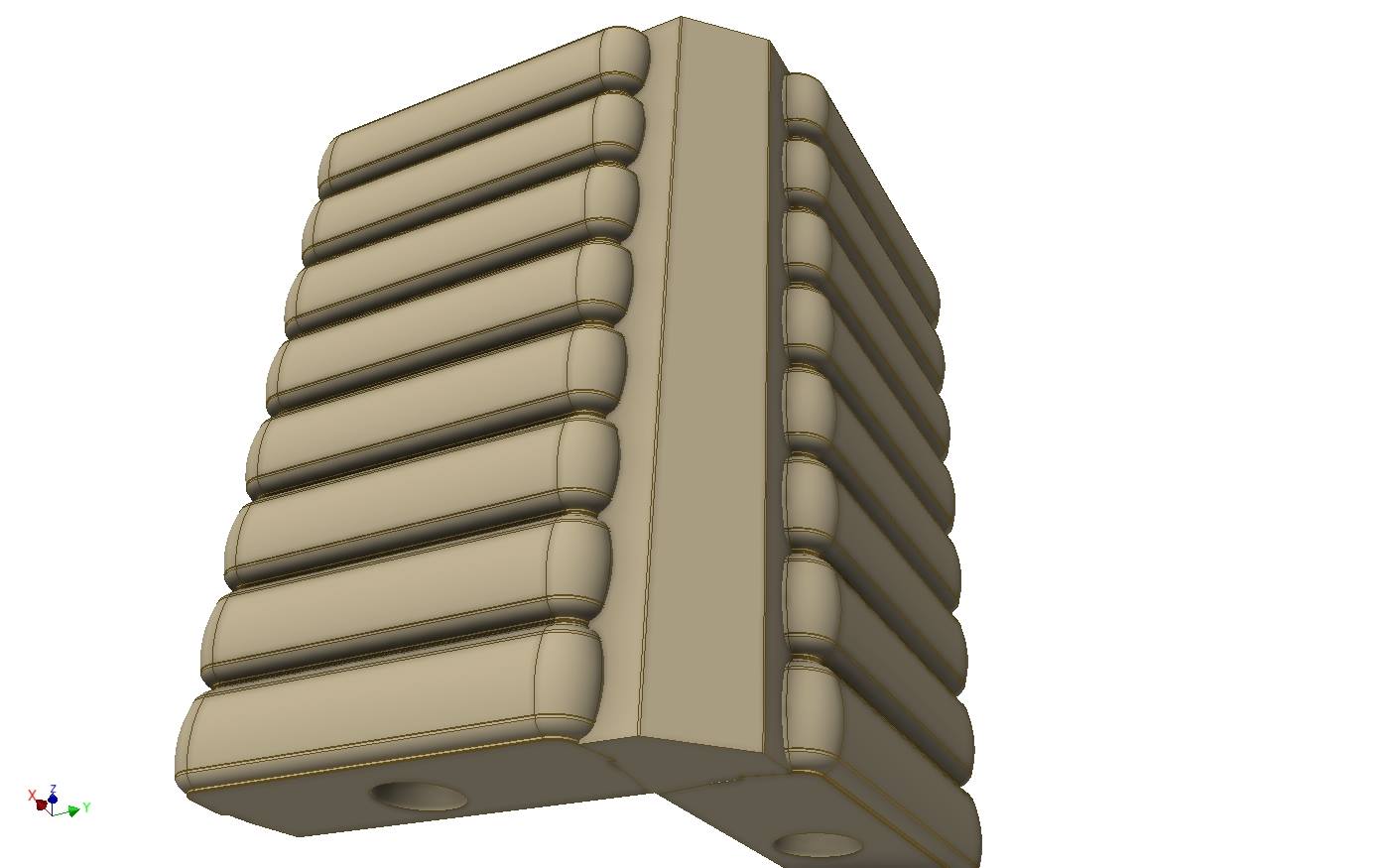

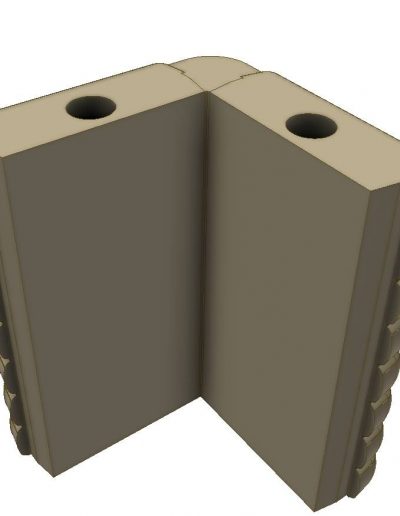

Bir binanın köşesinin iki köşe paneliyle birleştirilmesi

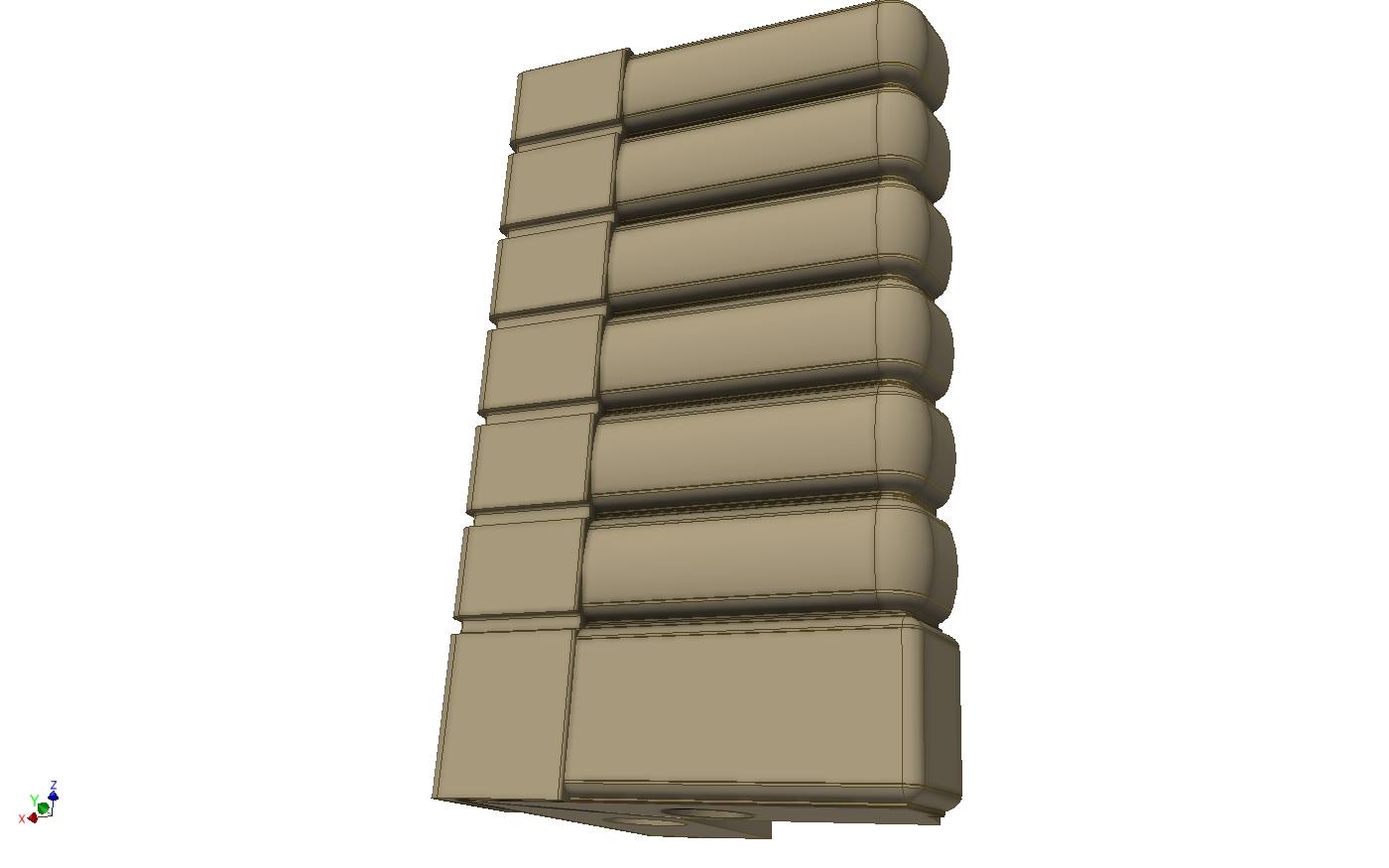

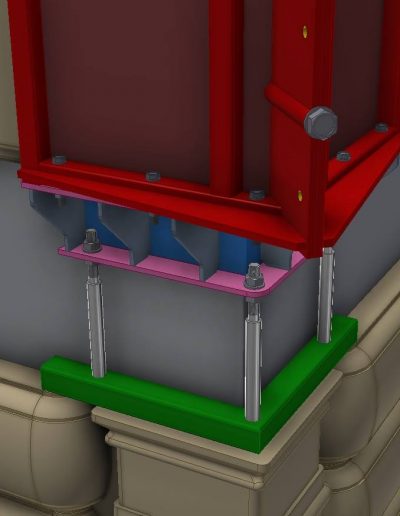

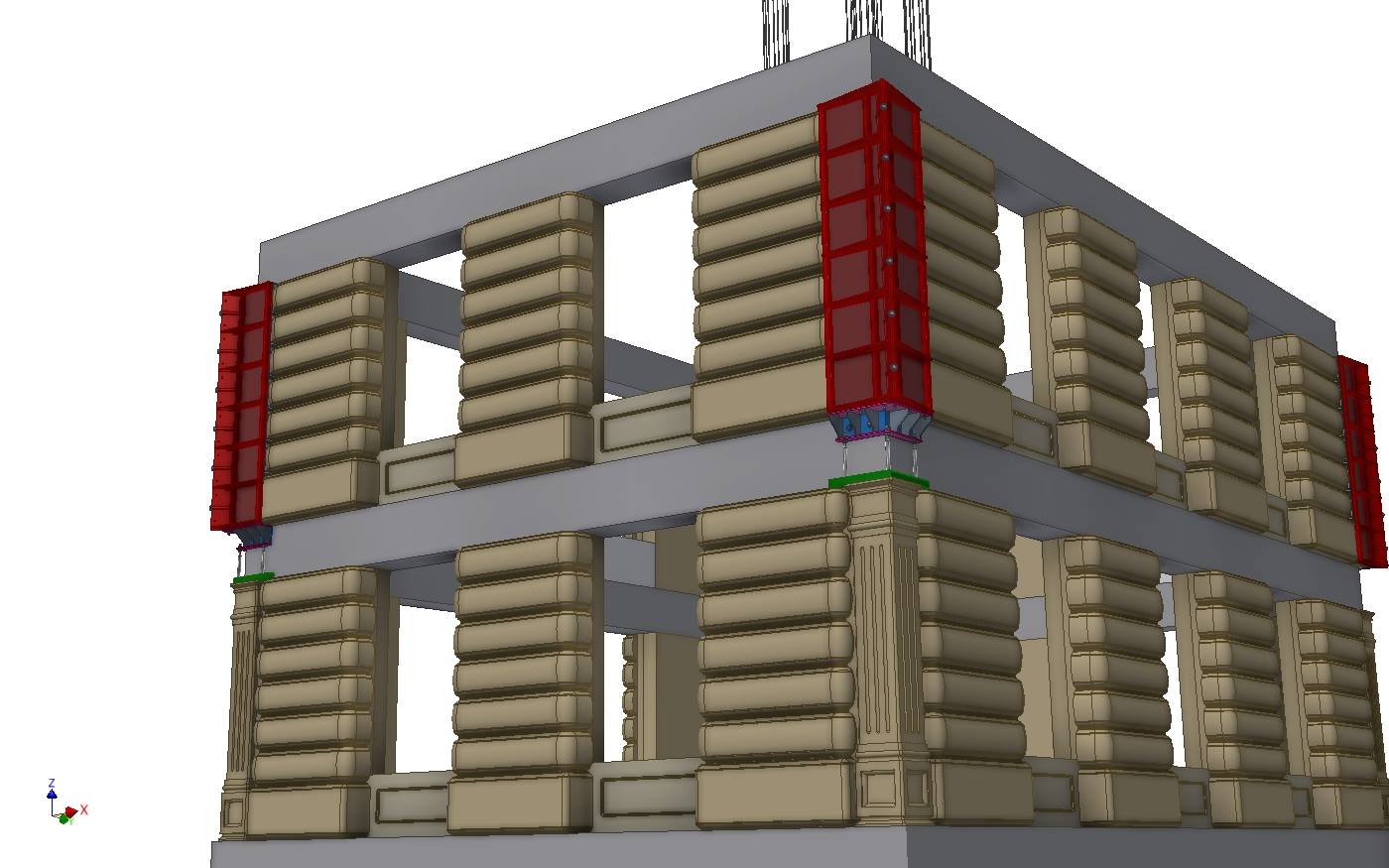

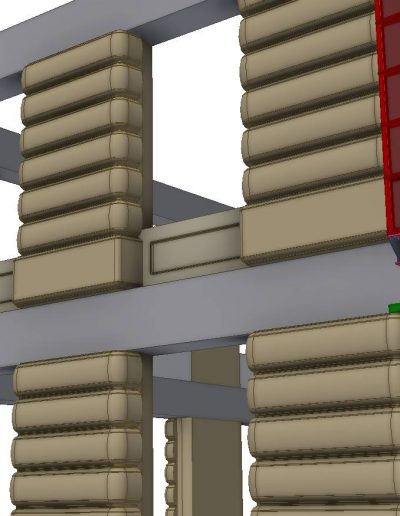

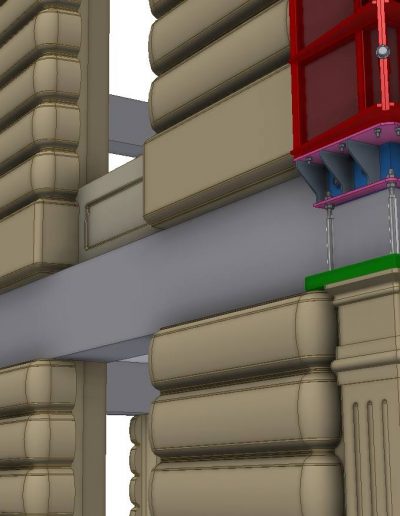

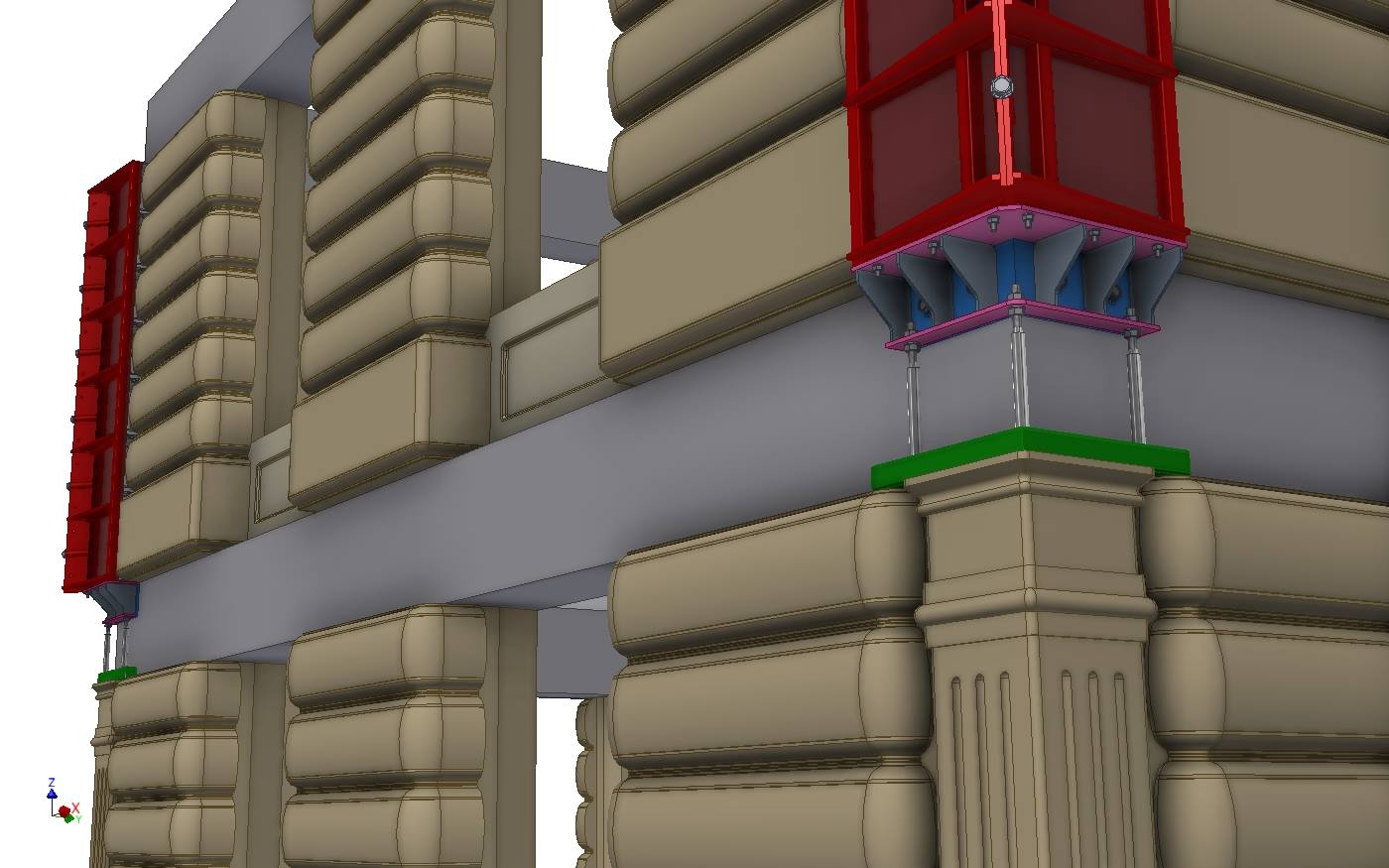

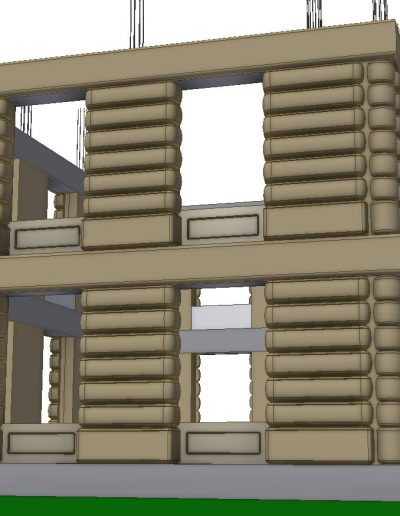

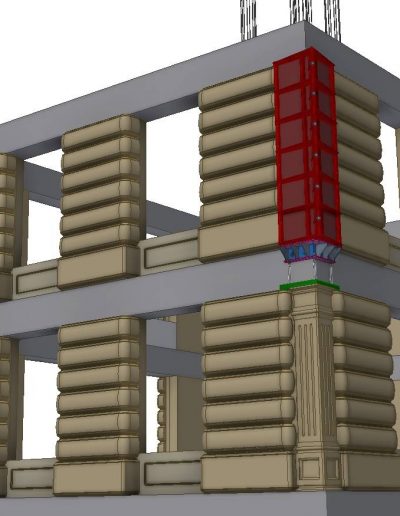

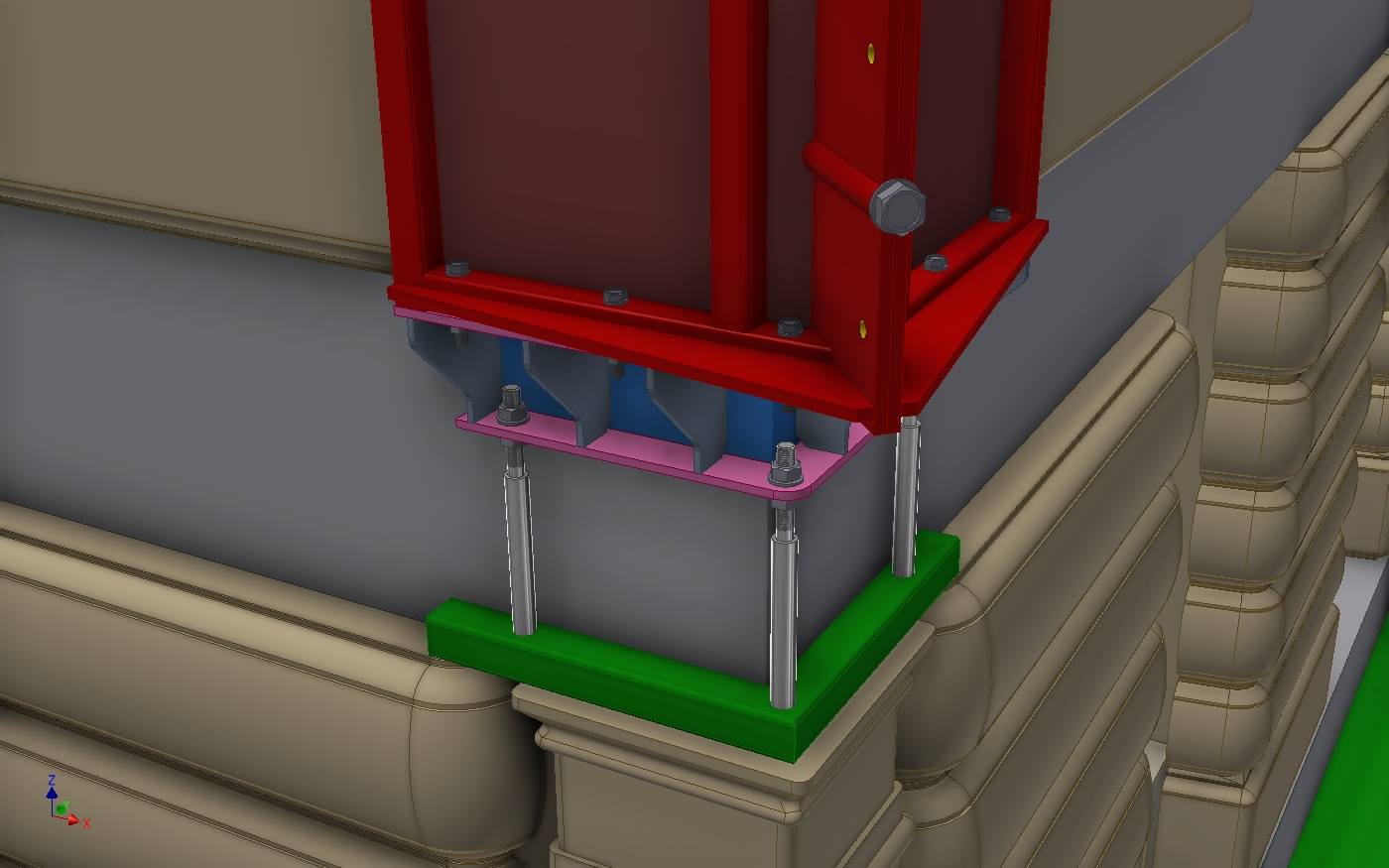

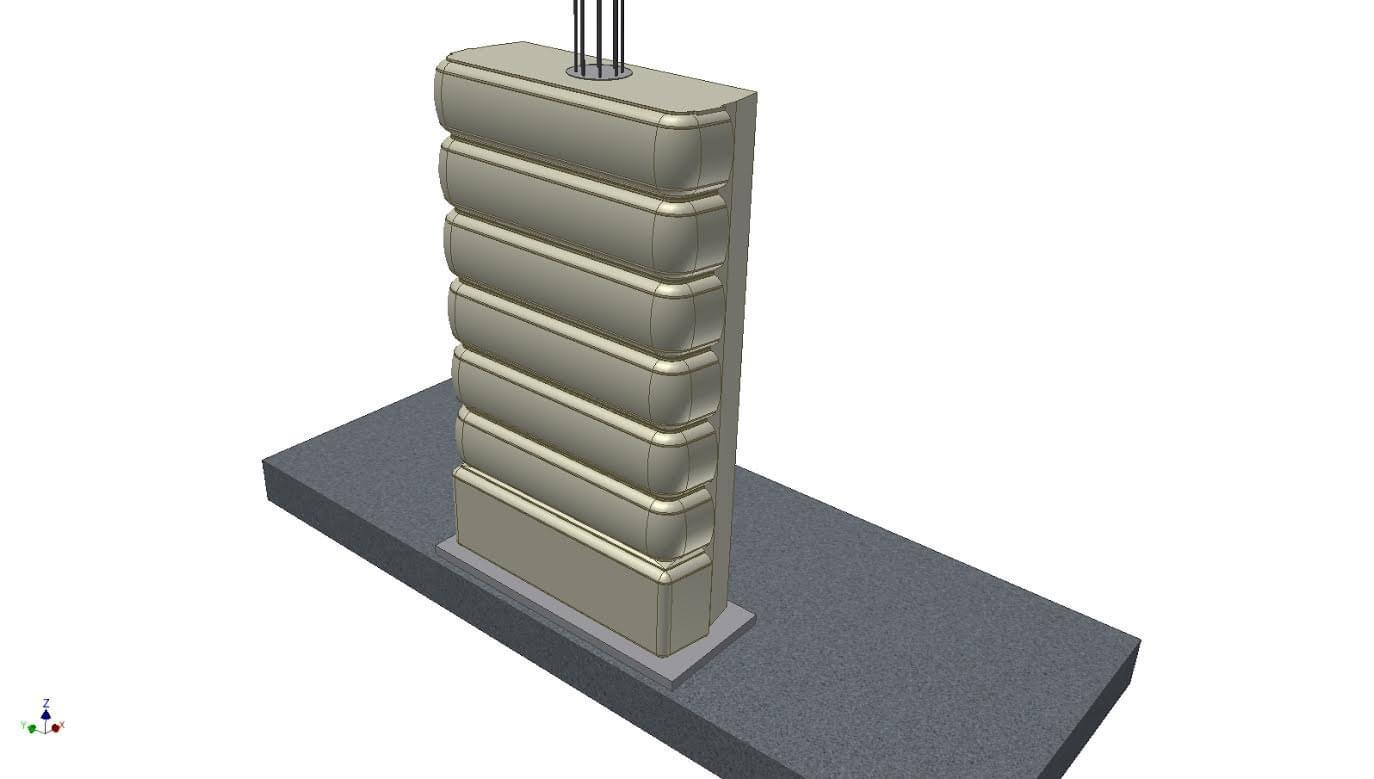

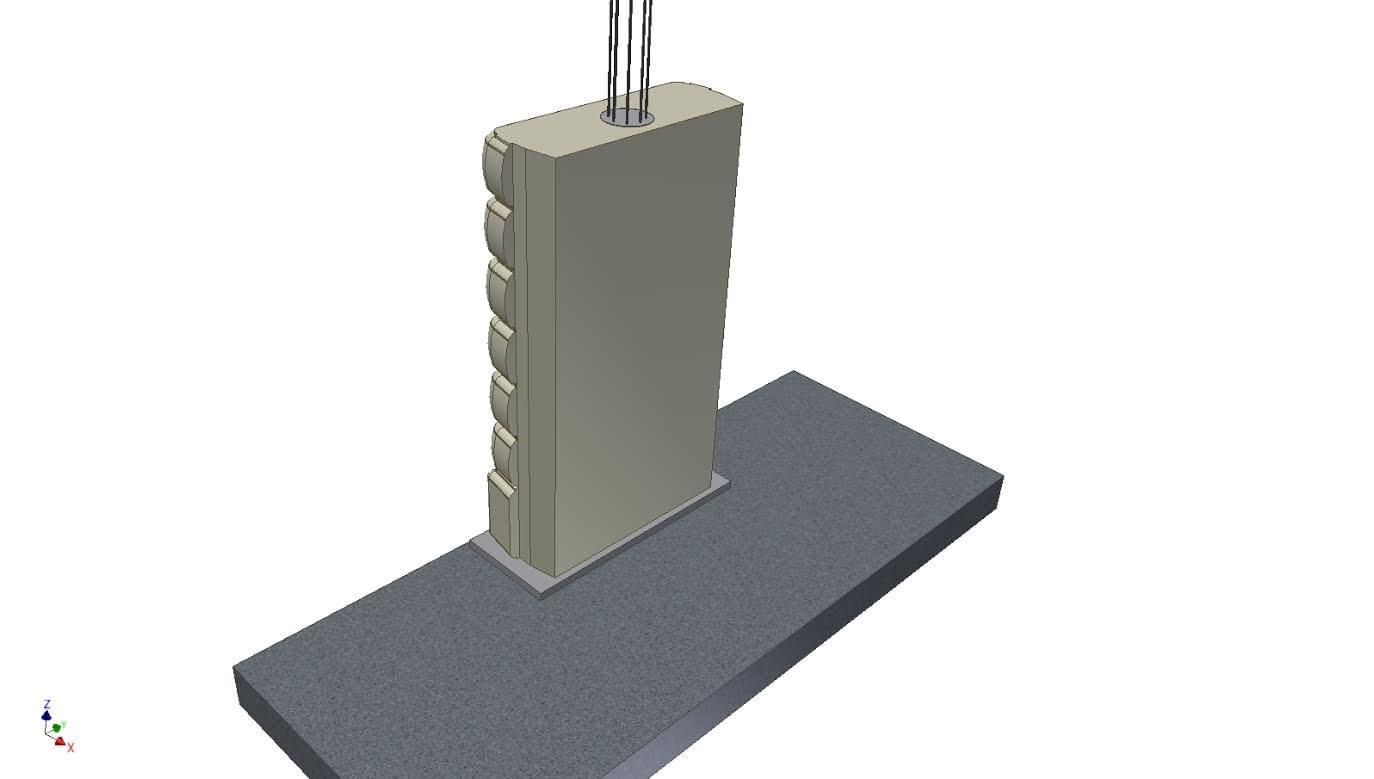

Duvar paneli güçlendirilmiş kolon üzerine konur. İçeriden görünüş

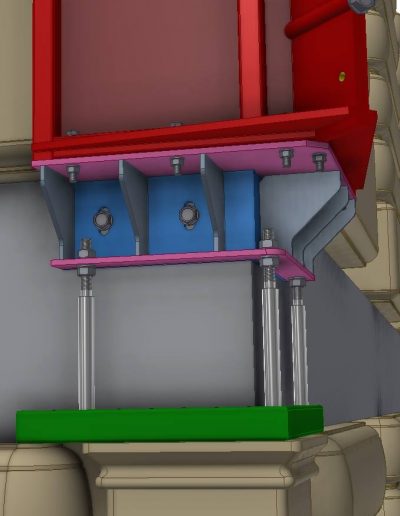

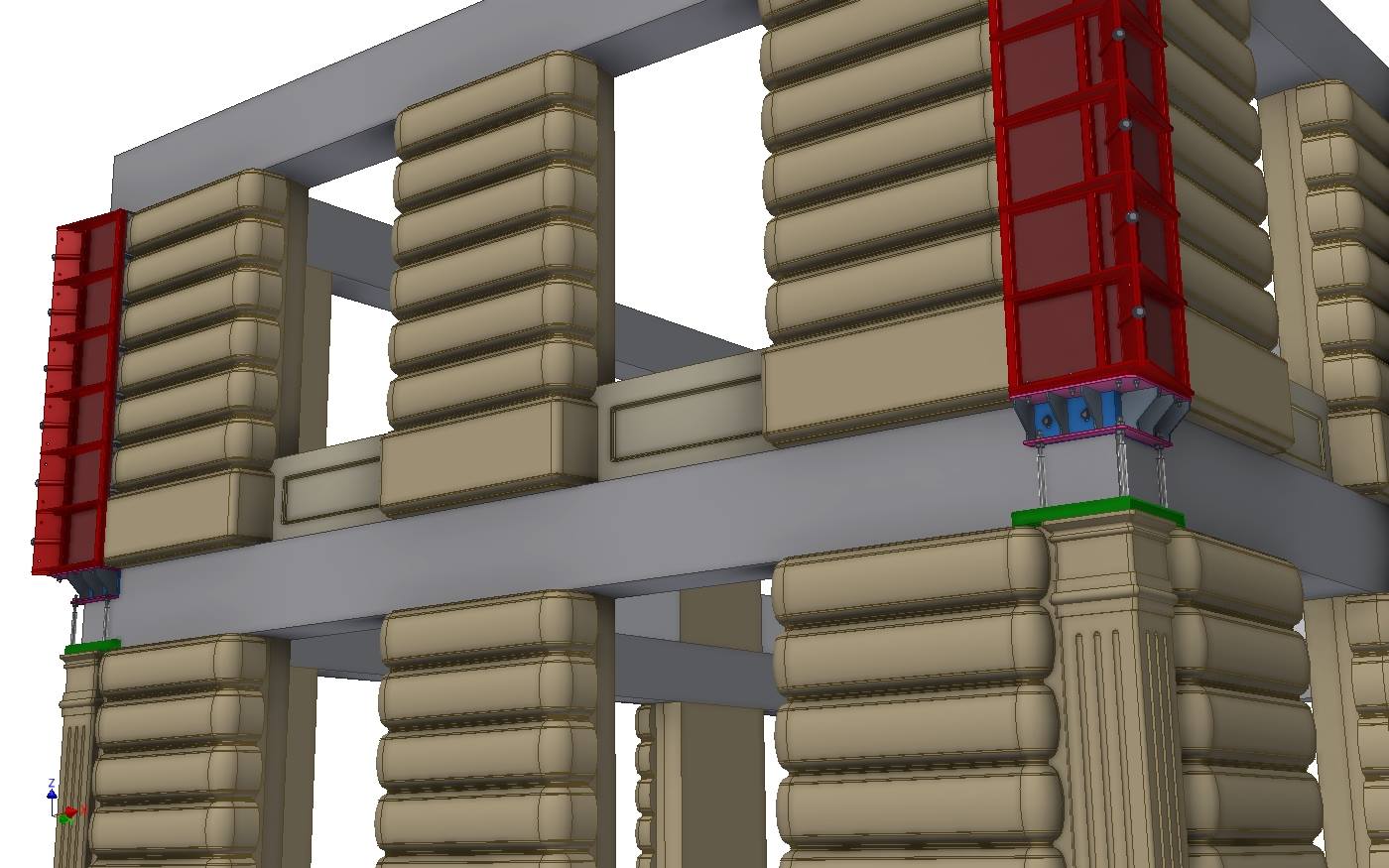

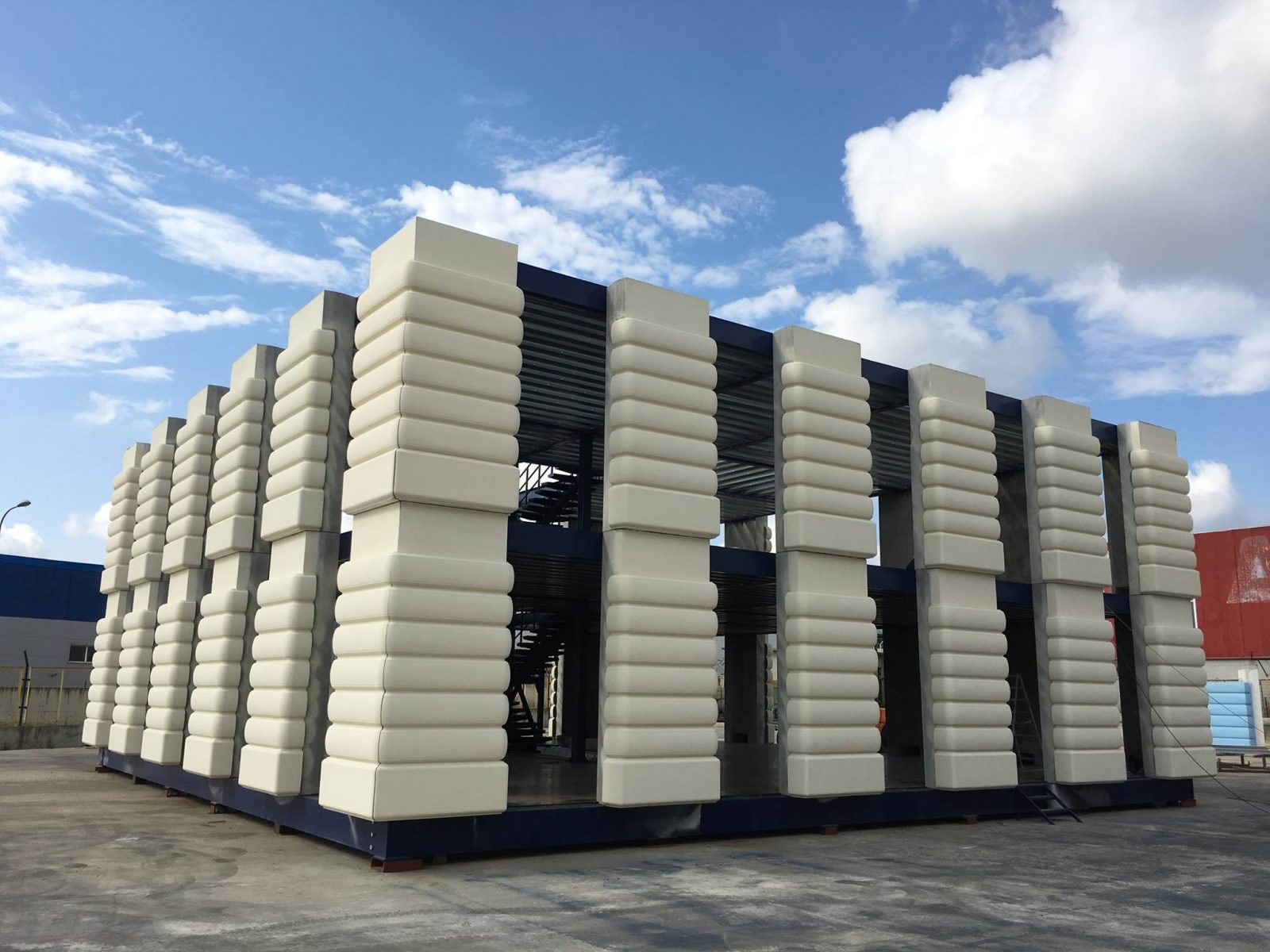

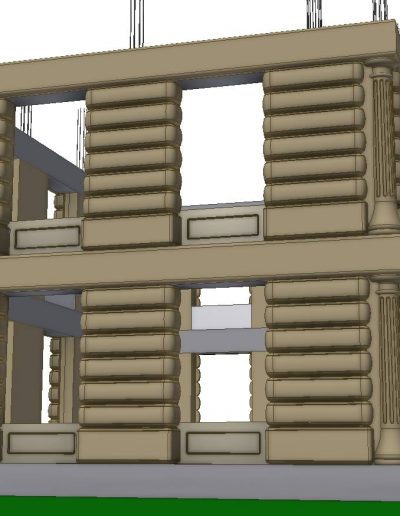

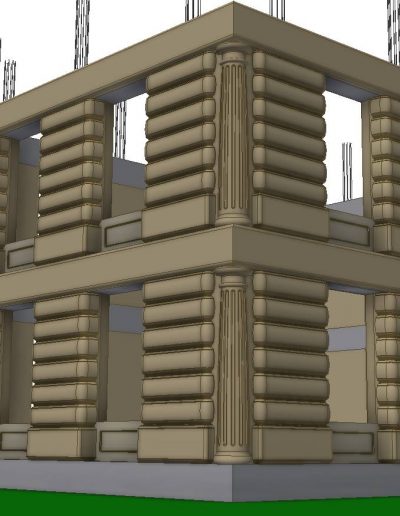

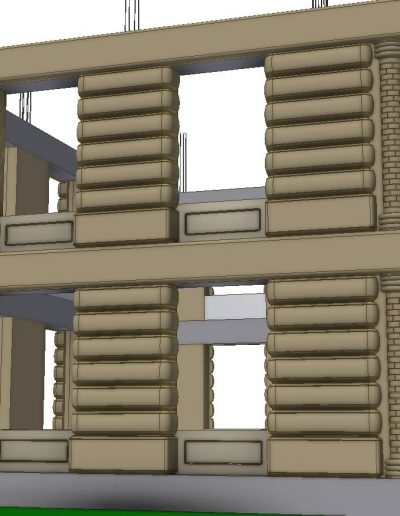

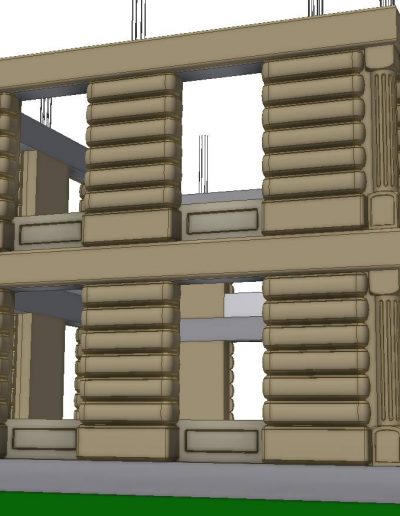

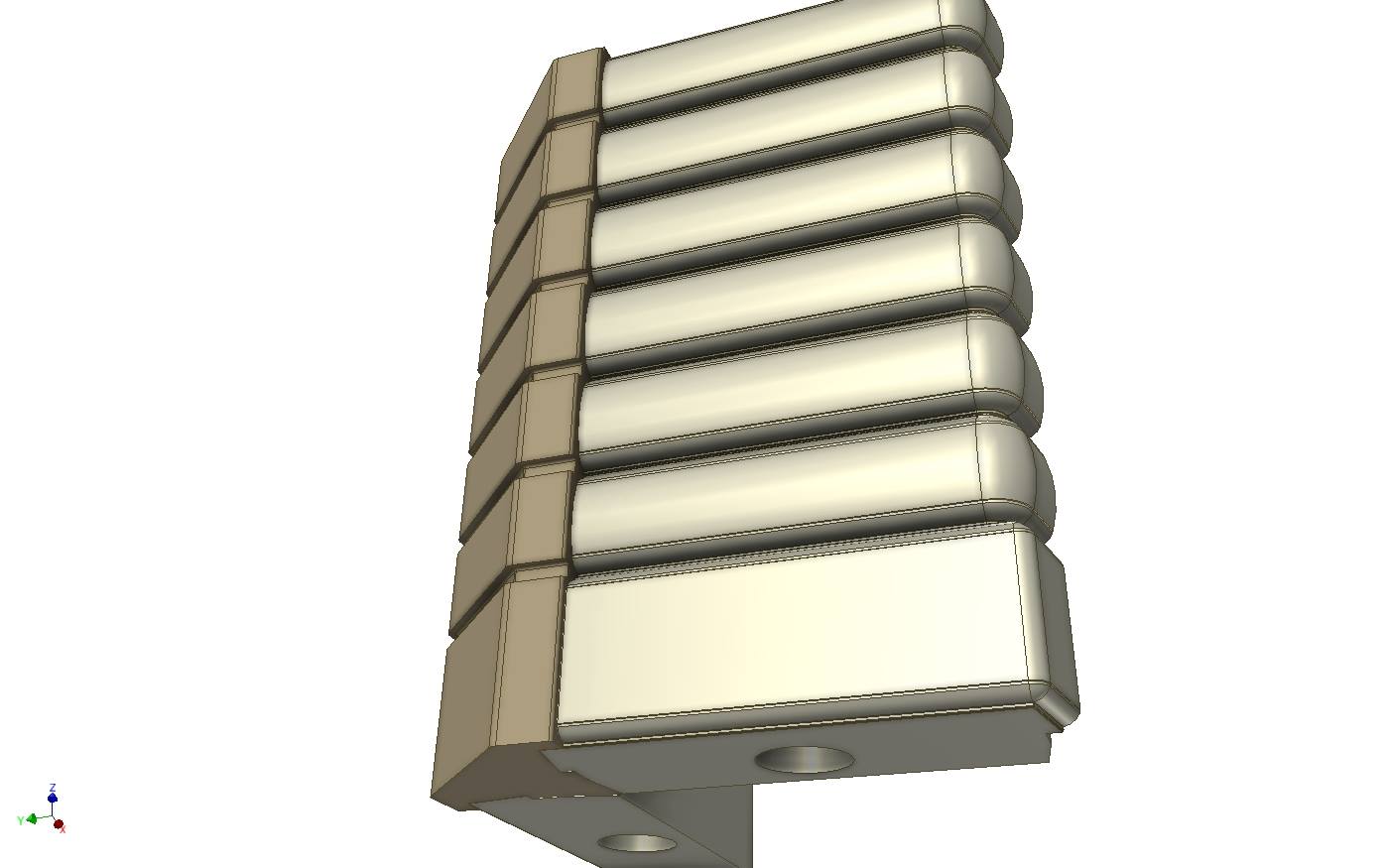

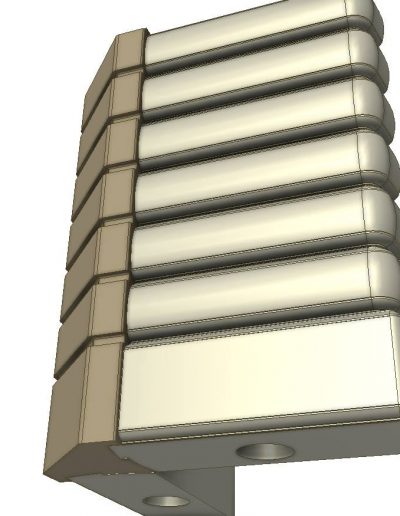

Duvar paneli güçlendirilmiş kolon üzerine konur. Cephe görünümü

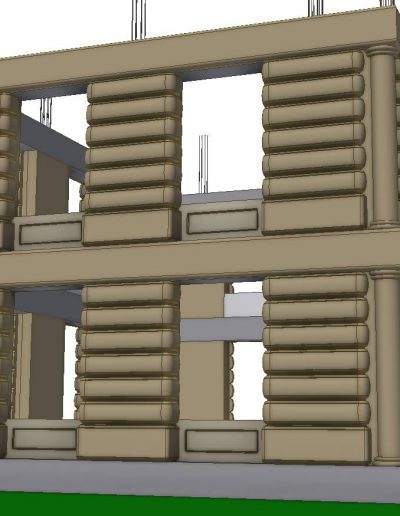

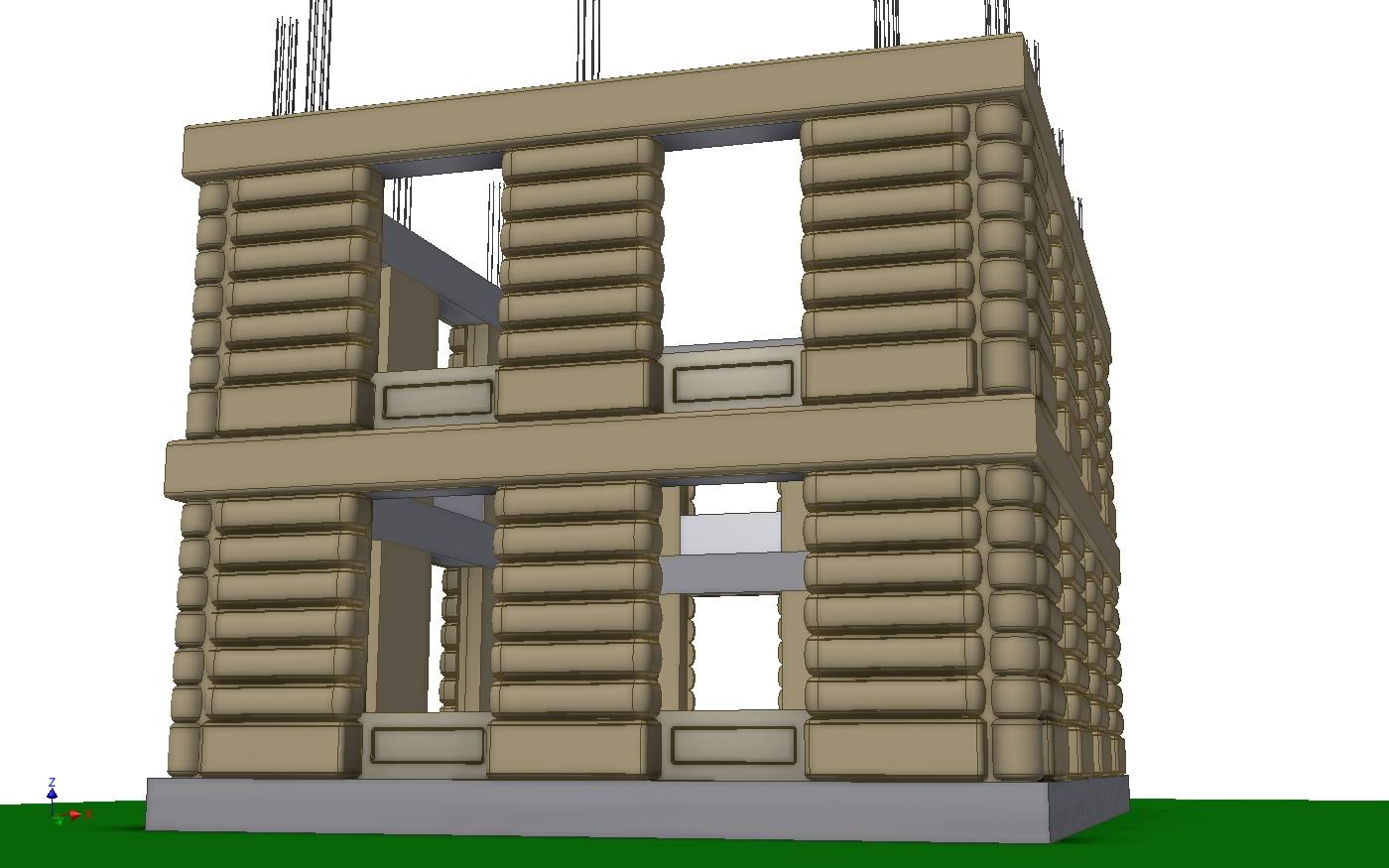

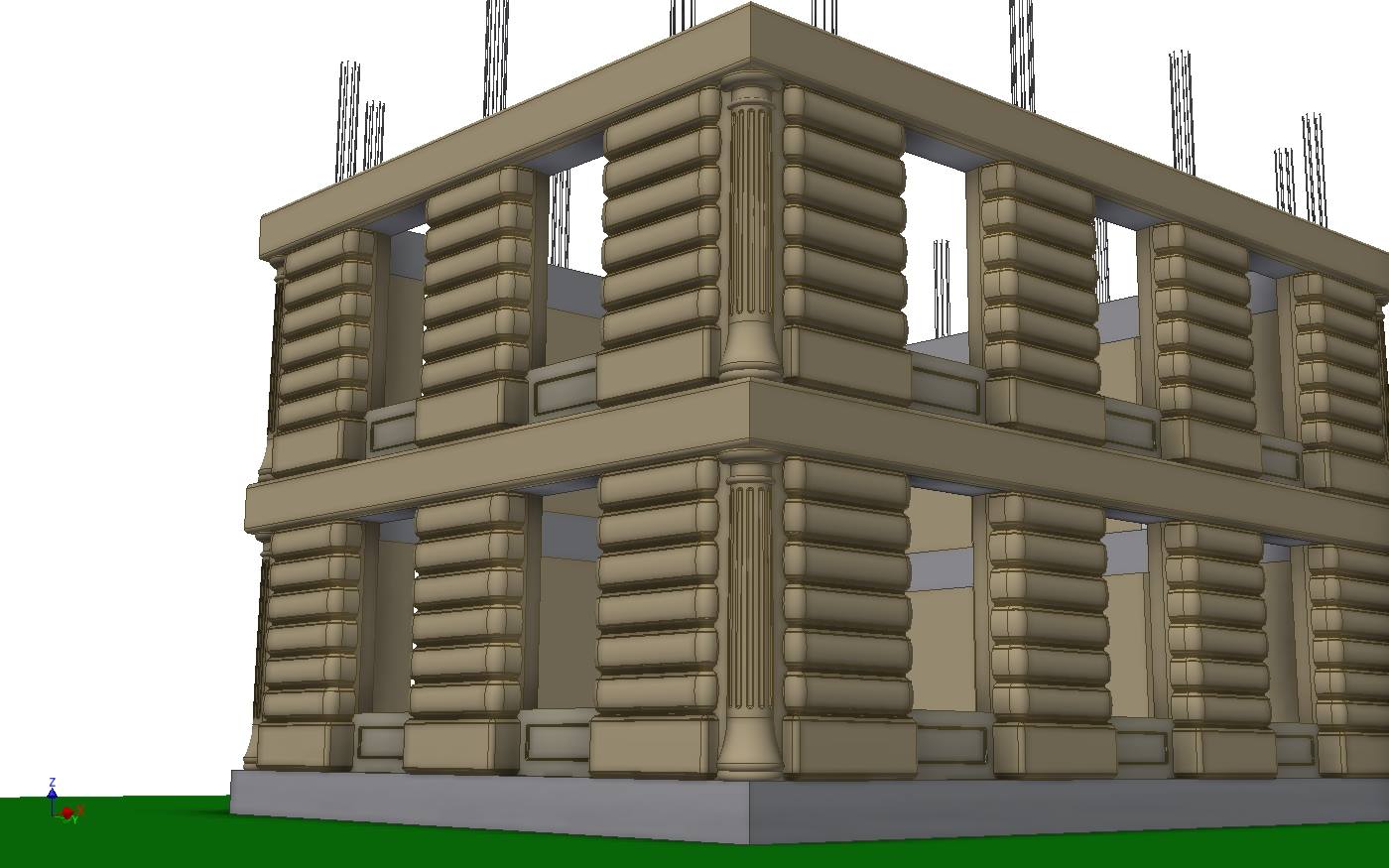

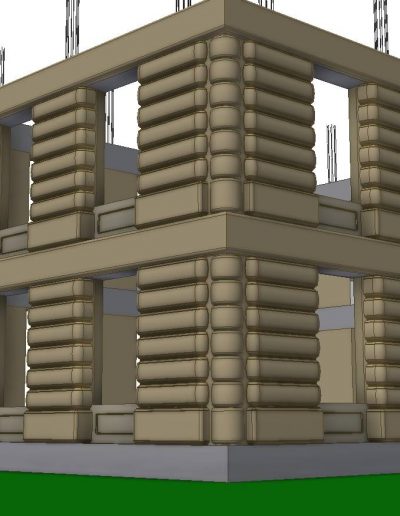

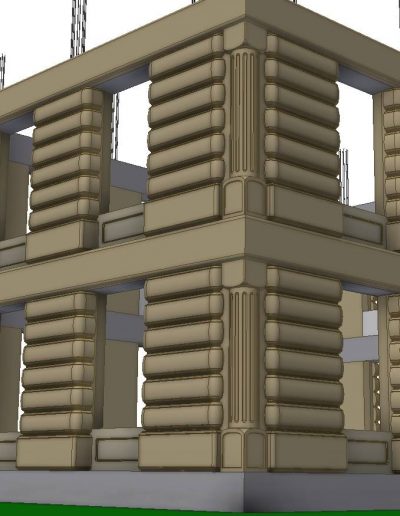

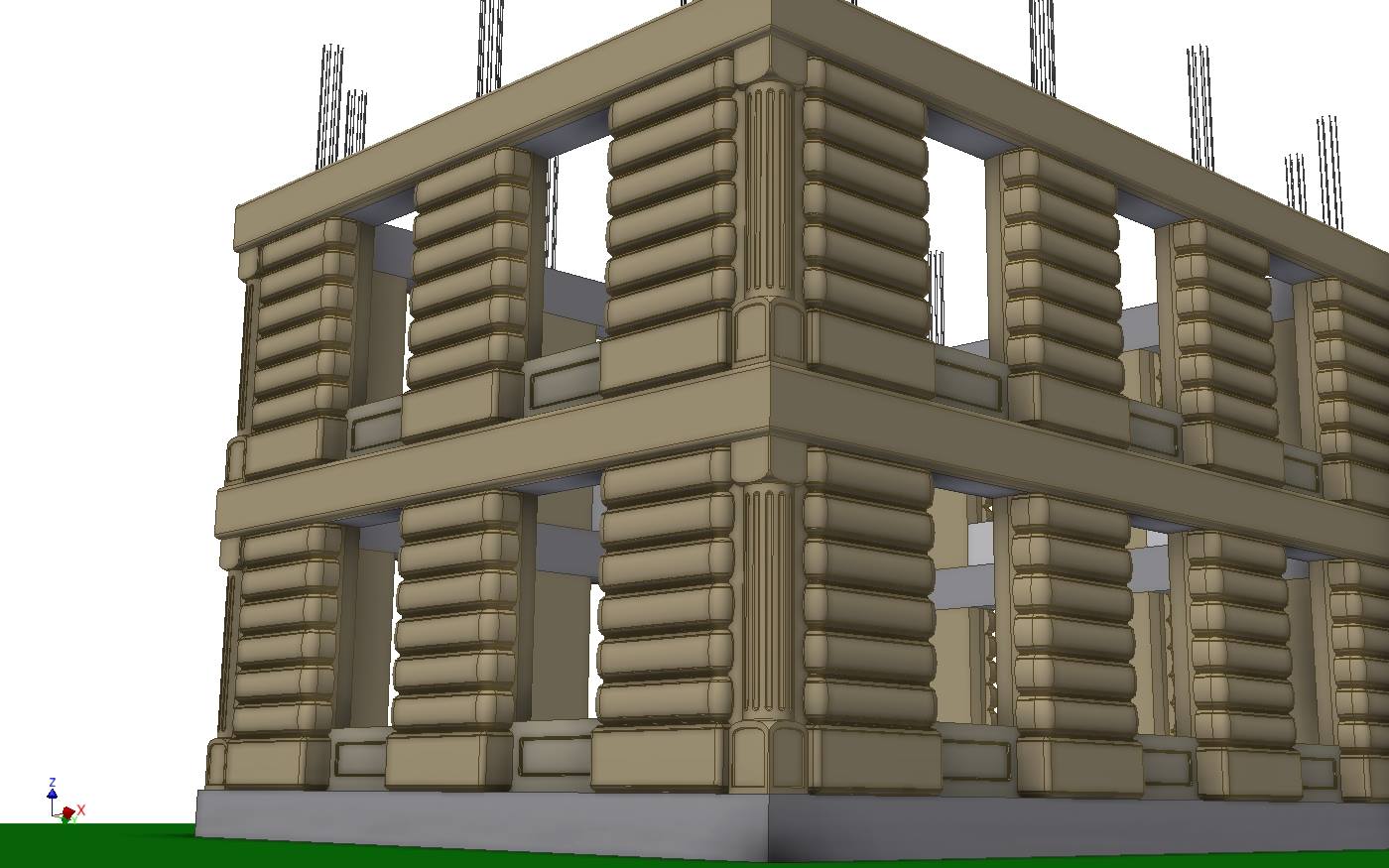

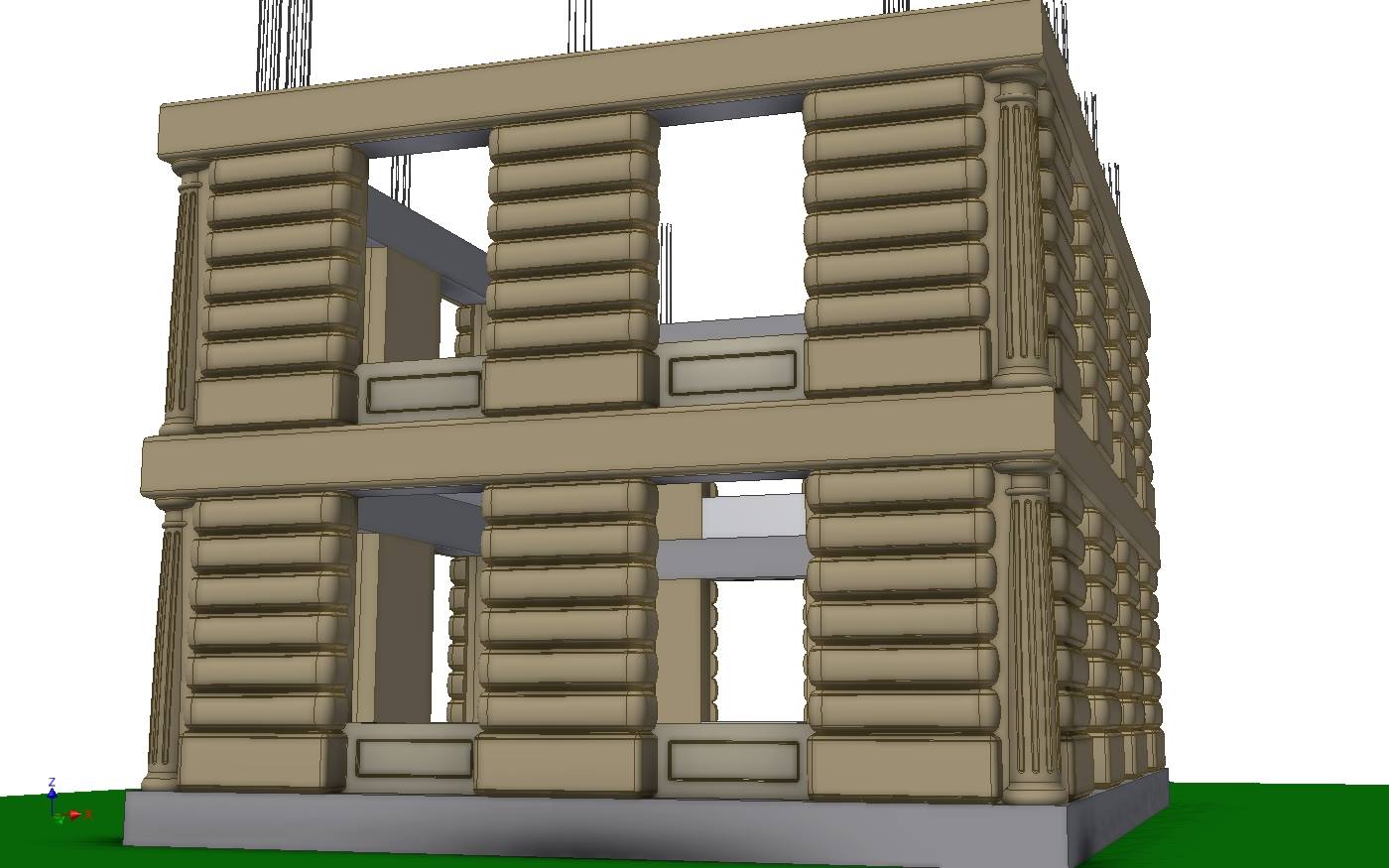

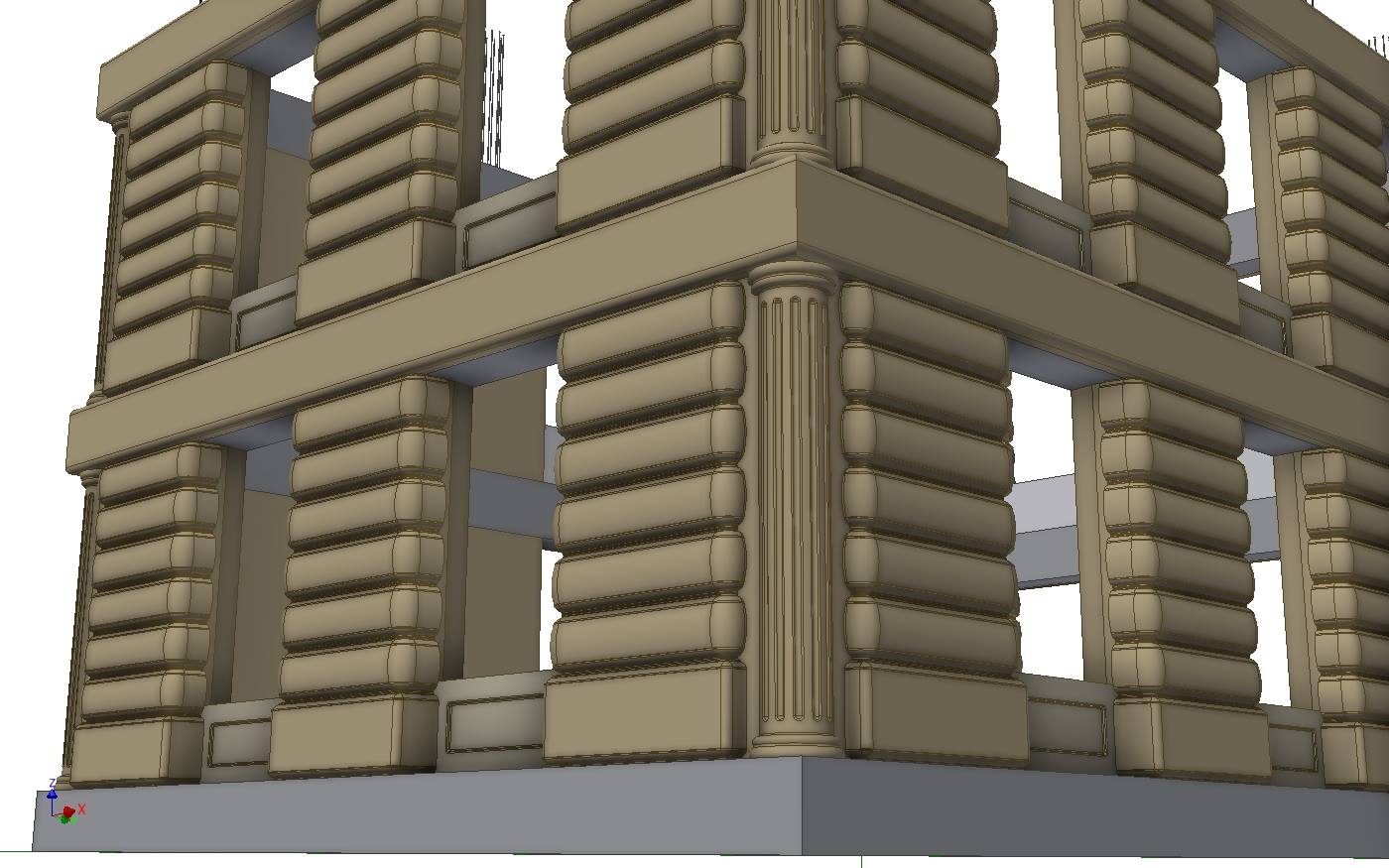

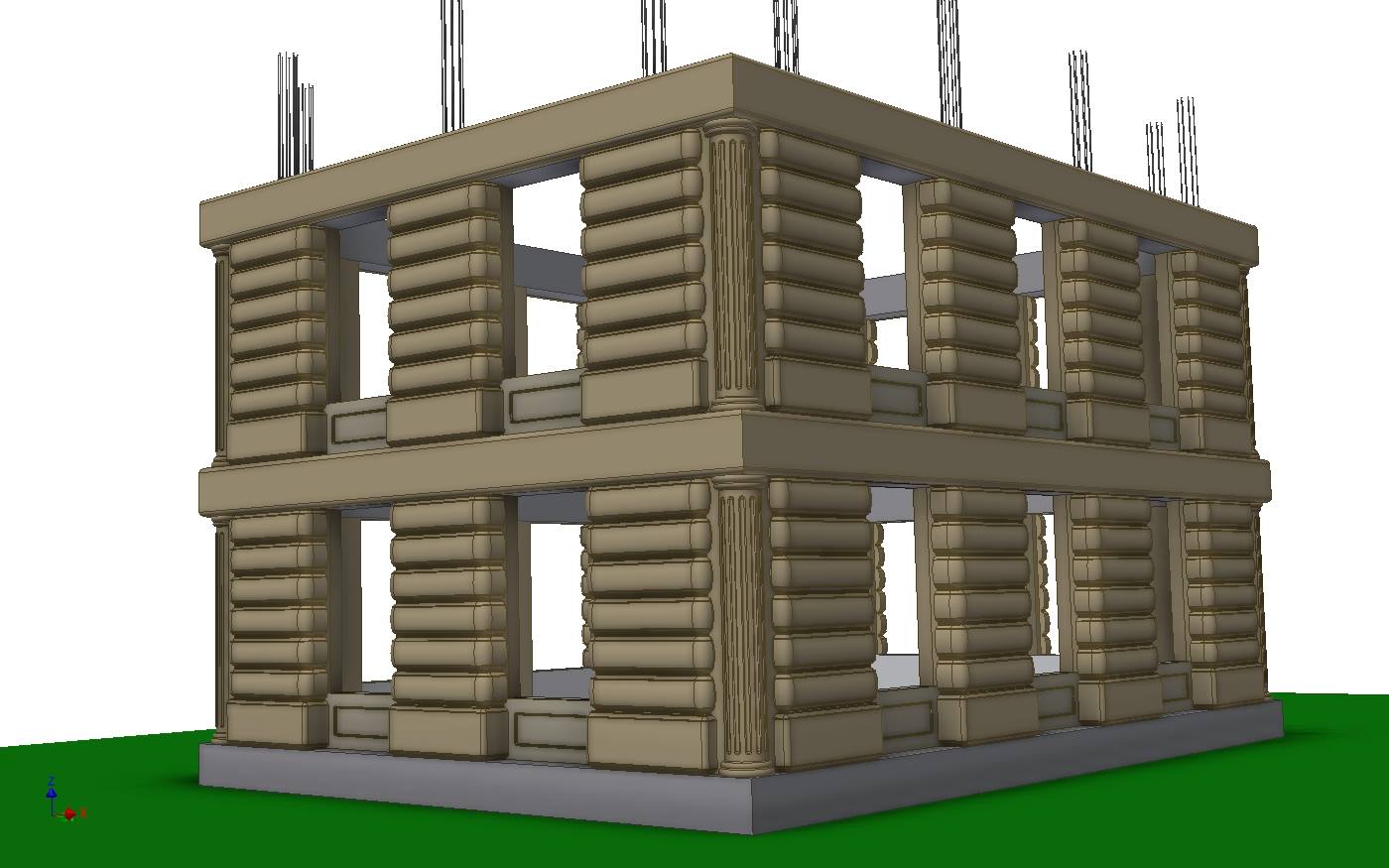

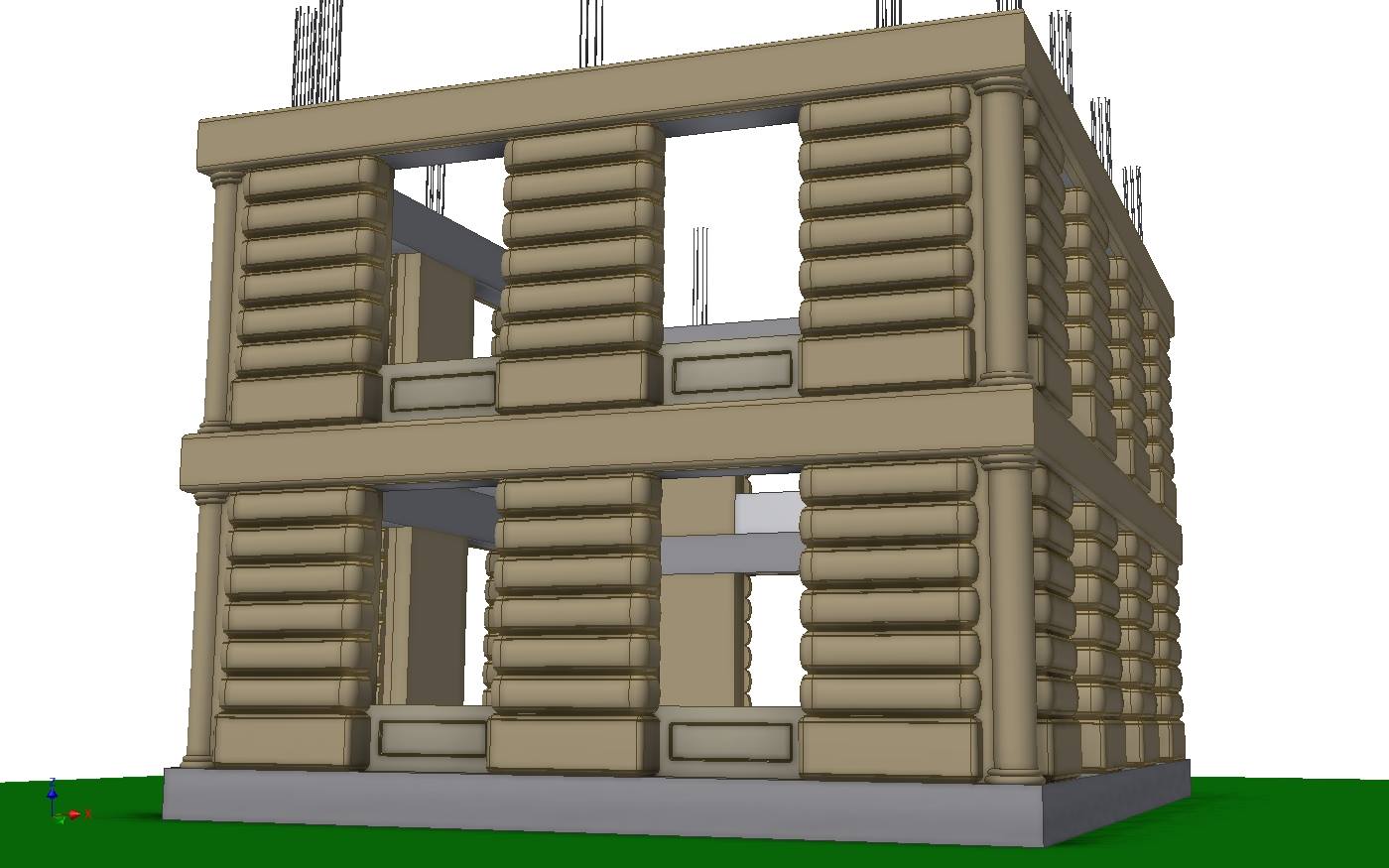

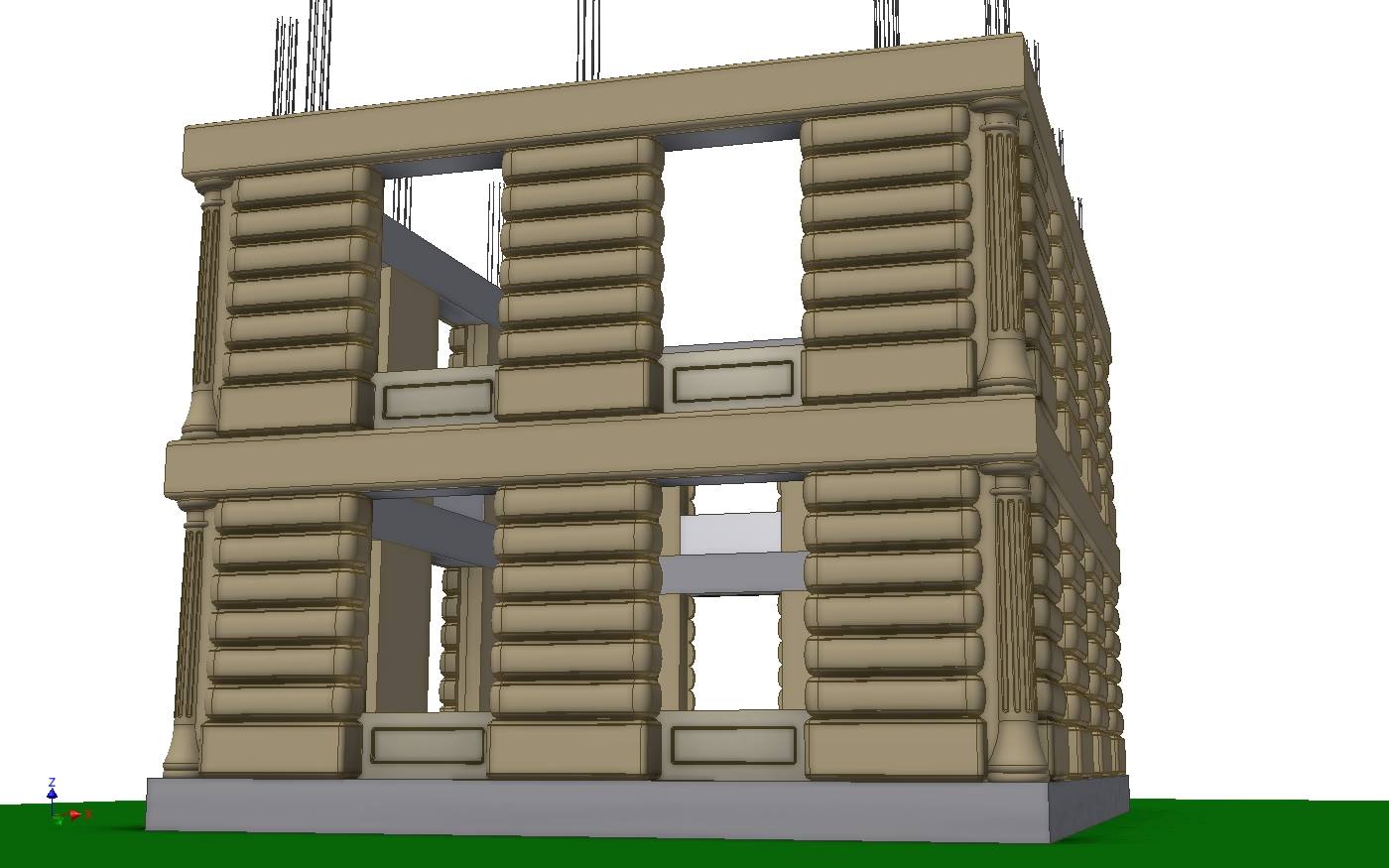

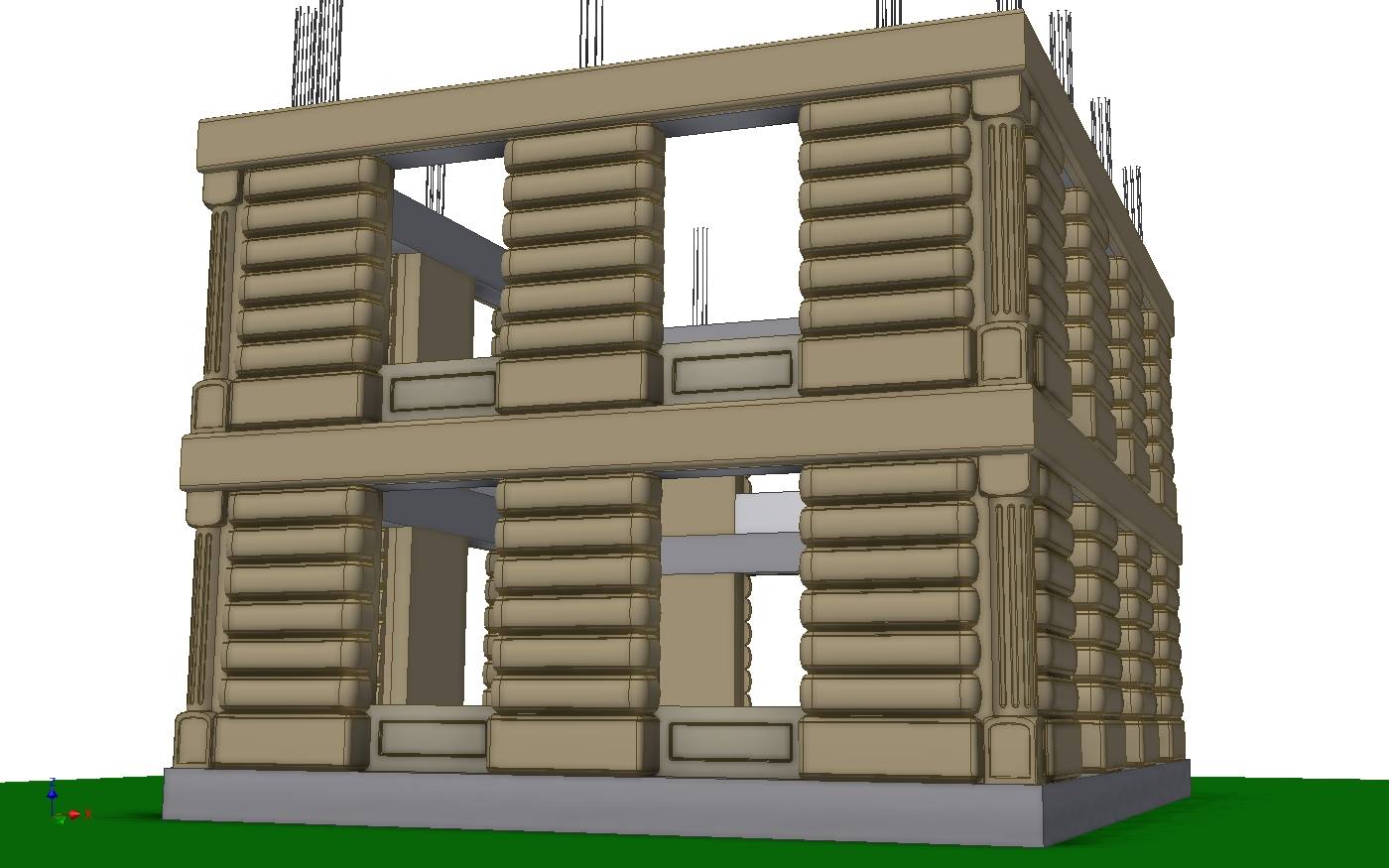

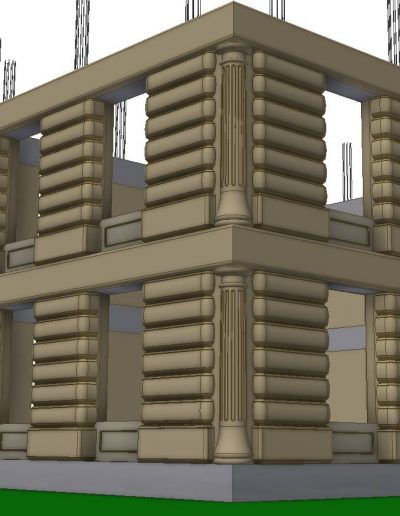

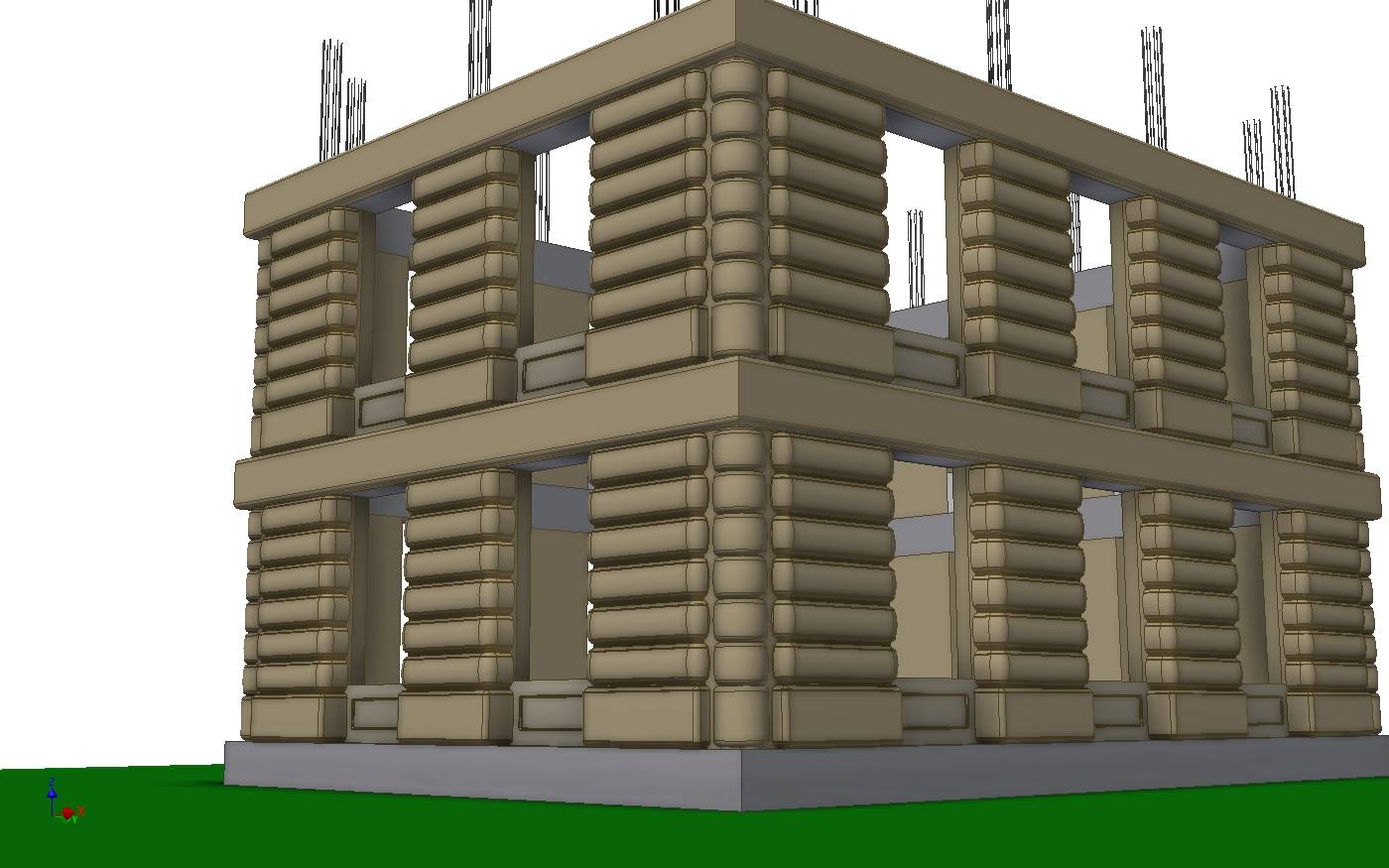

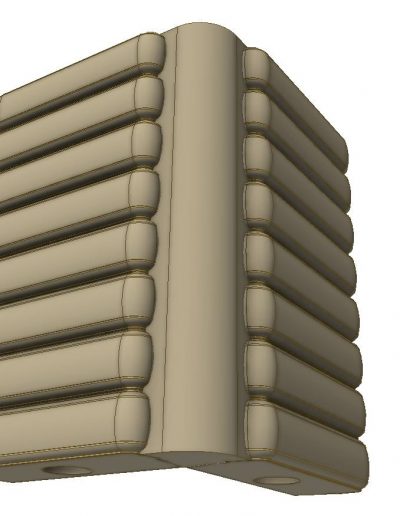

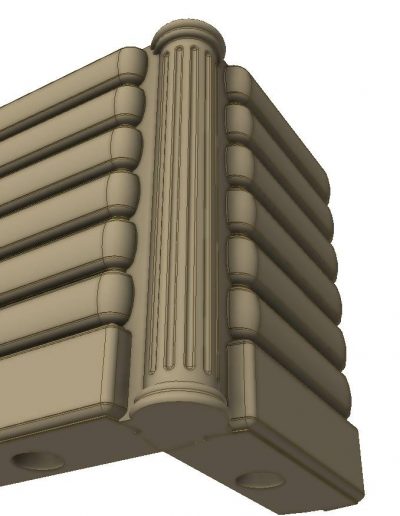

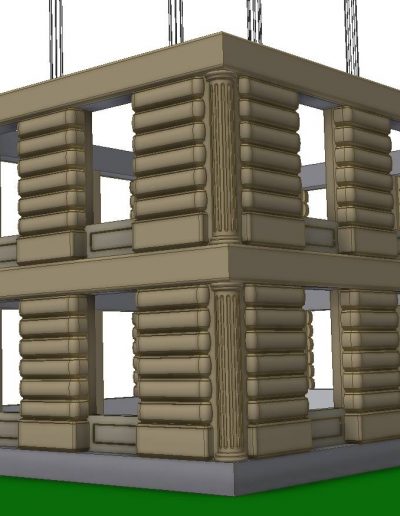

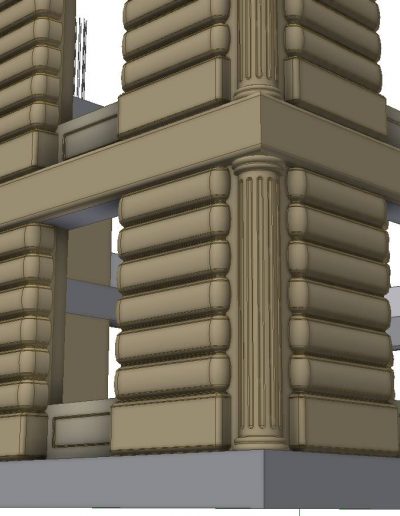

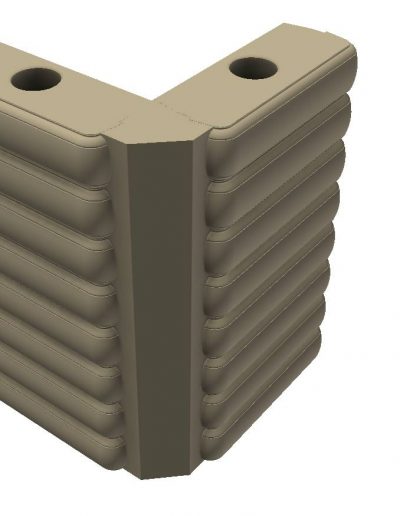

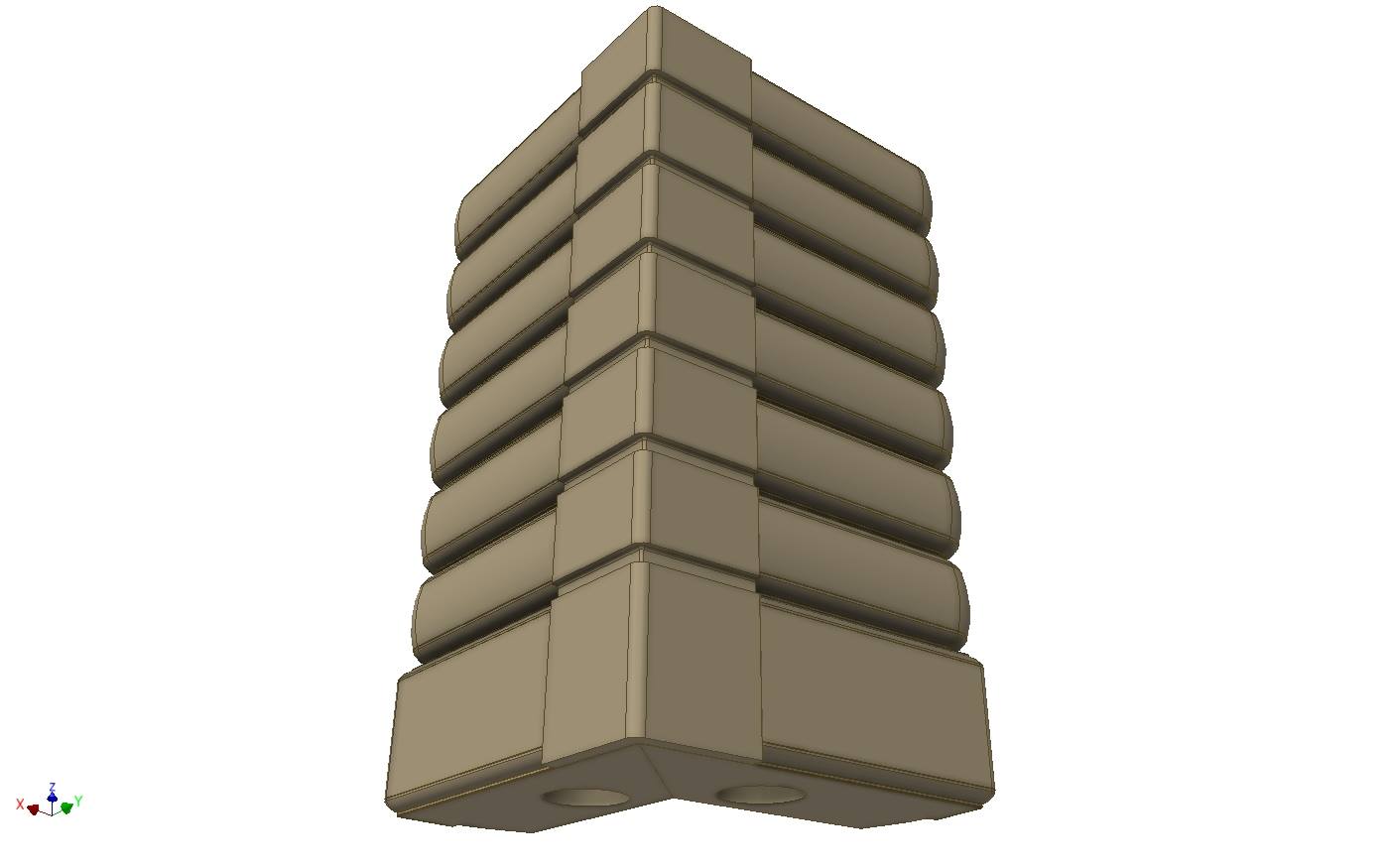

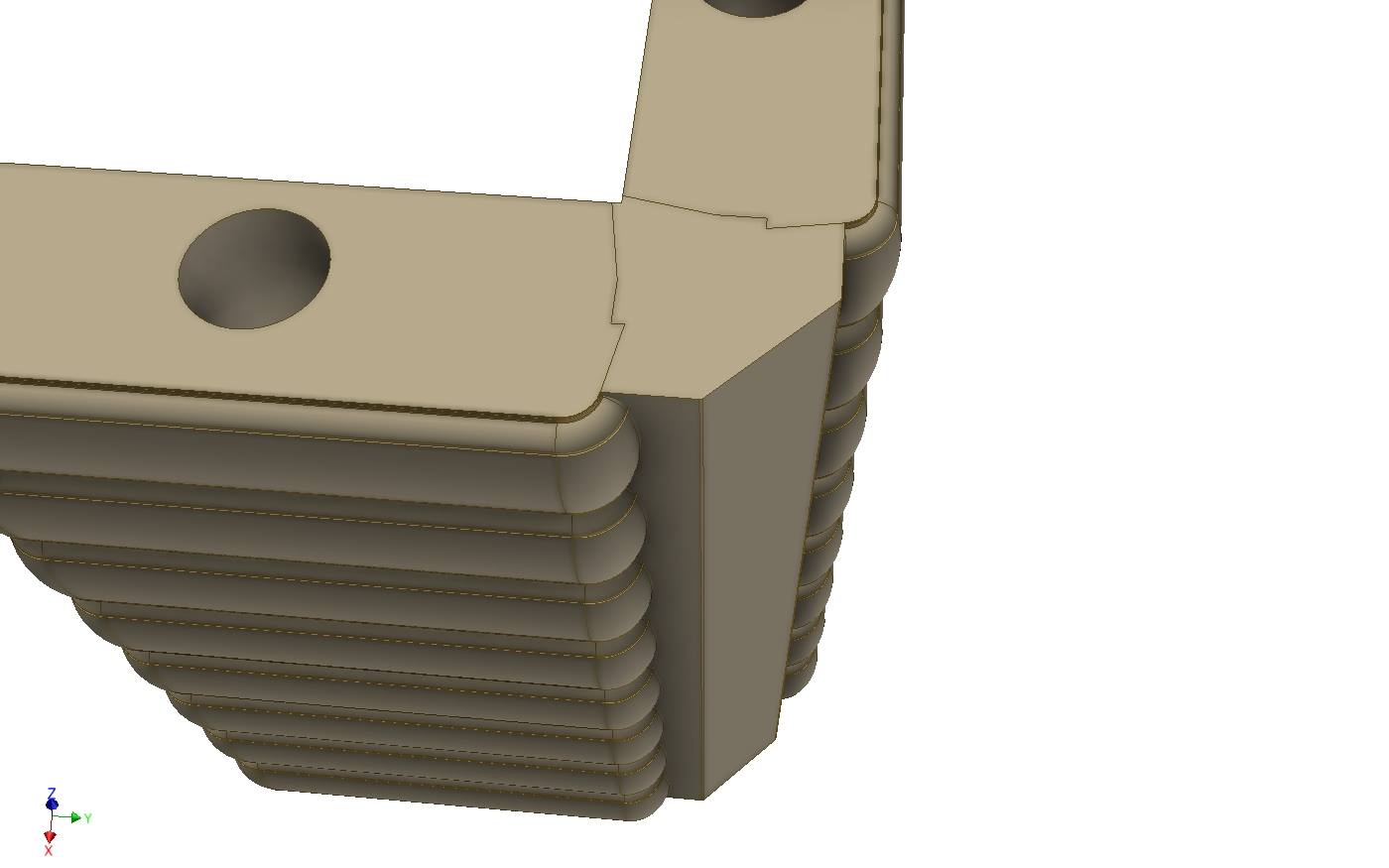

Binaların köşeleri
Bu amaçla panel üretilirken kolon için özel bir boşluk bırakılır. Şantiyede panel bu boşluk aracılığı ile kolonun çelik donatına giydirilir ve çelik donatlı boşluk betonla doldurulur. Kolonun panelde gömüldüğü bu işlem sonunda tam anlamıyla monolit konstrüksiyon ortaya çıkar. Paneller düzgün hatlı kenarlara sahip olmaları sayesinde birbirine sıkıntısız bir şekilde yapıştırıcı ile bağlanır, sonuç olarak hatasız ve tamamen pürüzsüz yüzeyler oluşur.
Duvar panelleri çeşitli malzeme kullanarak üretilebilir. Keramzitbeton, gazbeton, süngertaşı betonu, vermikülit beton ve polistirenbeton gibi malzemelerin kullanımı ile üretilen hafif beton panellerin imalatında rahatlıkla kullanılabilir. Ayrıca cam köpüğü, talaş, yonga, keçe, tekstil elyafı katkılı beton da kullanıma uygundur. Kullanılan malzemeler sayesinde panelin ısı yalıtım özelliği yüksektir. Çağımızın bilinen tüm yalıtım malzemeleri istendiği takdirde kullanılabilir. Yalıtım malzemesinin buruşmasını engellemek amacıyla paneller üretim sürecinde yatay pozisyonunda şekillendirilir ve buharlaştırılır.
Şantiyede panellere çelik donatı giydirilmesini takiben beton döktükten sonra, yapı binanın kafesiyle birlikte tek monolit bir duvara dönüşür.
Dikdörtgen veya yuvarlak şeklilere sahip kolonlar tek panelde birkaç tane olacak şekilde kullanılabilir. Montaj farklı bir şekilde de olabilir: Kalite standartlarına uygun olarak üretilen kolonların üzerine boşluk kalmadığından emin olduktan sonra panel giydirilir.
Şantiyede panellere çelik donatı giydirilmesini takiben beton döktükten sonra, yapı binanın kafesiyle birlikte tek monolit bir duvara dönüşür.
Dikdörtgen veya yuvarlak şeklilere sahip kolonlar tek panelde birkaç tane olacak şekilde kullanılabilir. Montaj farklı bir şekilde de olabilir: Kalite standartlarına uygun olarak üretilen kolonların üzerine boşluk kalmadığından emin olduktan sonra panel giydirilir.
Otomatikleştirilmiş fabrikamızda Teknolojimiz endüstriyel üretim bazında gerçekleştirilir.
Çelik dökme kalıbı plastik eklemeler içirmektedir. Böylece ince eklemeler panelin dış kısmını oluşturmaktadır. Defalarca kullanılabilen plastik eklemeler eskidiği zaman ise geri dönüşüm yöntemleriyle yeni kalıp üretiminde kullanılır. Geri dönüşüm yöntemleriyle plastik parçaların tekrar kullanılması panellerin üretim maliyetini azaltmaktadır. Panelin cephe tarafında yüzey kalitesini yüksek olması için tamamlayıcı malzeme olarak beyaz çimento kullanılır.
Kalıp doldurma işlemi özel bir odada yapılmaktadır. Kalıp üzerine ilk önce ince bir tabaka şeklinde fiber püskürtülür, sonra içine kompozit donanım-karkas yerleştirilir ve üstüne keramzit karışımı dökülür. Daha sonra titreşim yapılır, gerekirse vakum işlemi gerçekleştirilir. Kolon boşluklarını oluşturan parçalarla beraber bütün ankraj parçaları kalıbın içerisinde kalır.
Çelik dökme kalıbı plastik eklemeler içirmektedir. Böylece ince eklemeler panelin dış kısmını oluşturmaktadır. Defalarca kullanılabilen plastik eklemeler eskidiği zaman ise geri dönüşüm yöntemleriyle yeni kalıp üretiminde kullanılır. Geri dönüşüm yöntemleriyle plastik parçaların tekrar kullanılması panellerin üretim maliyetini azaltmaktadır. Panelin cephe tarafında yüzey kalitesini yüksek olması için tamamlayıcı malzeme olarak beyaz çimento kullanılır.
Kalıp doldurma işlemi özel bir odada yapılmaktadır. Kalıp üzerine ilk önce ince bir tabaka şeklinde fiber püskürtülür, sonra içine kompozit donanım-karkas yerleştirilir ve üstüne keramzit karışımı dökülür. Daha sonra titreşim yapılır, gerekirse vakum işlemi gerçekleştirilir. Kolon boşluklarını oluşturan parçalarla beraber bütün ankraj parçaları kalıbın içerisinde kalır.
Paneller aynı zamanda buhar odası olan kasetlerin içerisinde gece boyunca %40 bağbozumu kazanmaktadır. Buhar odası beyaz çimentonun katılaşması için gerekli ısı derecesini ayarlar.
Sabah olduğunda kalıbın sökülmesini takiben çelik kalıp ve plastik iç parçalar tekrar kullanılmak için toplanır. Ürün olarak hazır olan paneller depolanır. Ürünler orta yük kapasitesi olan yük araçları kullanılarak şantiyeye gönderilir.
Minimum insan gücü kullanıldığı tüm aşamalarla fabrikada günde ortalama 3000 panel üretebilir. Bu günde 50 bin m2 yada yılda 15 milyon m2 konut inşa edilmesi için yeterlidir.
Sabah olduğunda kalıbın sökülmesini takiben çelik kalıp ve plastik iç parçalar tekrar kullanılmak için toplanır. Ürün olarak hazır olan paneller depolanır. Ürünler orta yük kapasitesi olan yük araçları kullanılarak şantiyeye gönderilir.
Minimum insan gücü kullanıldığı tüm aşamalarla fabrikada günde ortalama 3000 panel üretebilir. Bu günde 50 bin m2 yada yılda 15 milyon m2 konut inşa edilmesi için yeterlidir.
Teknolojinin nasıl çalıştığını açıklayan video
